LCM Arka Işık: Plastik Çerçeve ve Çift Taraflı Bandın Kritik Rolleri

Modern ekran teknolojisinde, sıvı kristal ekran (LCD ekran) temel bir bileşen olarak görev yapar ve genel performansı büyük ölçüde arkasındaki entegre modül olan LCM'ye (LCD Modülü) bağlıdır. LCM, likit kristal görüntüleme cihazını, sürüş devresini, yapısal bileşenleri ve arka ışığı tam bir modül halinde birleştirir; arka ışığın ışık etkisi, ekranın nihai görsel kalitesini doğrudan belirler. Arka ışığın karmaşık yapısı içinde, plastik çerçeve ve çift taraflı bant gibi bileşenler, modülün stabilitesini ve optik performansını toplu olarak sağlamak için optik filmler ve ışık kaynakları gibi temel parçalarla sinerji içinde çalışır.

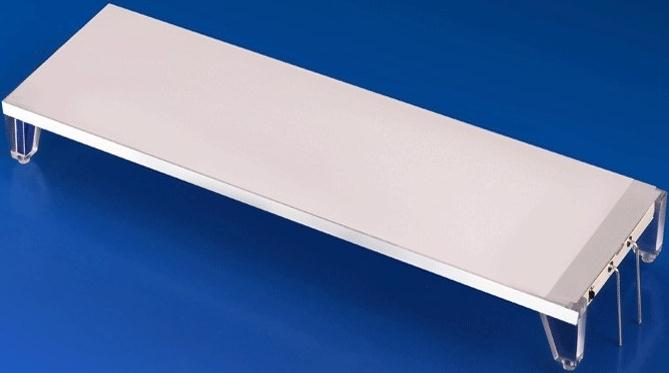

Arka Işık: Ekran Görsellerinin Temeli

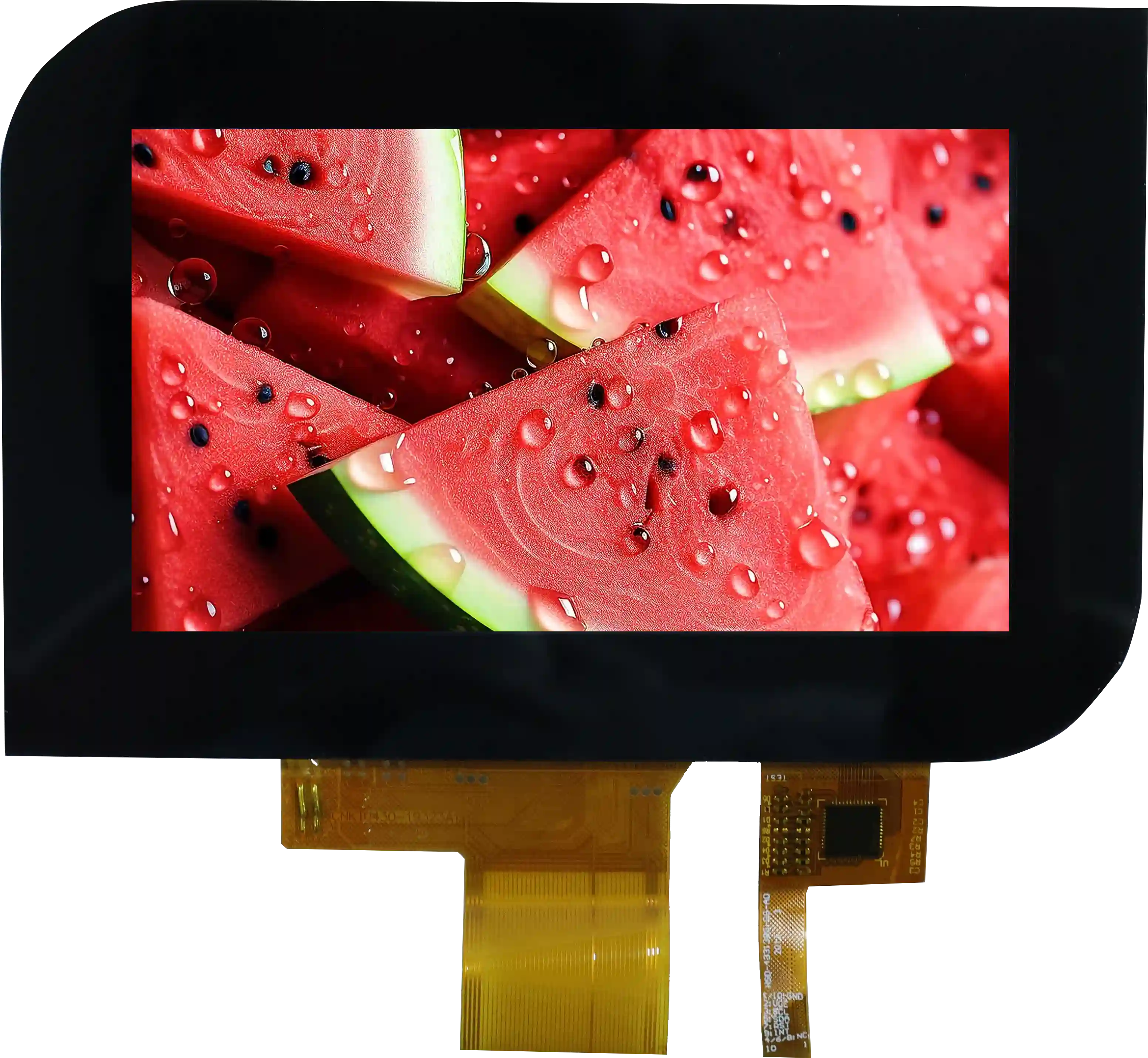

Arka ışık (Arka Işık), sıvı kristal ekranın arkasında bulunur ve temel işlevi, nokta ışık kaynaklarını düzgün ve parlak yüzey ışık kaynaklarına dönüştürmektir. Optik tasarımı, tüm modülün parlaklık tekdüzeliğini, kontrastını ve renk performansını doğrudan etkiler; bu, özellikle renkli ekran modülleri (TFT ekran modülü) için kritik öneme sahiptir. Tipik bir arka ışık, hepsi titizlikle birleştirilmiş bir ışık kaynağı, ışık kılavuzu plakası, çok sayıda optik film katmanı, yapısal bir plastik çerçeve ve bir sürüş ışık panosundan oluşur. Çin'deki birçok önde gelen LCD ekran üreticisinin bu alanda sürekli yaptığı yenilikler, her bir bileşenin rolünün derinlemesine anlaşılmasına dayanmaktadır.

Plastik Çerçeve: Optik ve Yapının Çift Koruyucusu

Plastik çerçeve, arka ışığın iskeleti olarak görev yapar ve yalnızca temel mekanik destek ve koruma sağlamakla kalmaz, aynı zamanda önemli optik yönetim işlevlerini de üstlenir. Malzeme seçimi doğrudan farklı ürün tasarımlarına göre uyarlanır:

URZ2501 Malzeme:Kontrastı ve renk saflığını geliştirmek için orta ve üst düzey renkli ekran modüllerinde (TFT ekran modülü) yaygın olarak kullanılan mükemmel yansıtma ve ışık engelleme özellikleri sunar.

PC Beyaz Malzemesi:Genellikle yandan aydınlatmalı arka ışık tasarımlarında kullanılır ve LCD ekranların ince profilini kolaylaştırır.

PC Beyaz + Fiberglas Malzeme:Sıkı güvenilirlik gereksinimleri olan endüstriyel ortamlara uygun, alttan aydınlatmalı arkadan aydınlatmalı ürünlerin yapısal sağlamlığını artırır.

Özelleştirilmiş LCD ekranlar içeren projelerde plastik çerçevenin tasarımı ve malzeme seçimi, belirli optik efektlerin ve mekanik özelliklerin elde edilmesinin anahtarıdır.

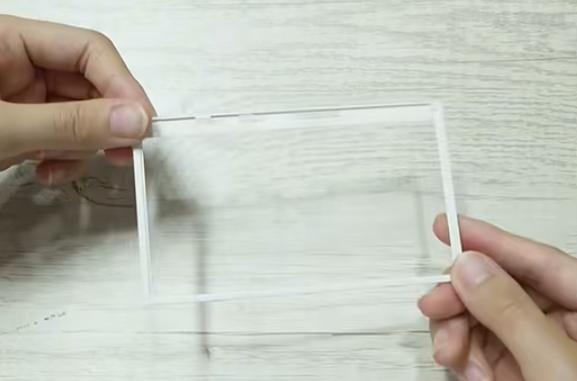

Çift Taraflı Bant: Gizli Yapışkan ve Işık Engelleyici Uzman

Çift taraflı bant, LCM montajında ​​"yapışkan" olarak vazgeçilmez bir rol oynar. Işık kılavuzu plakası, difüzyon filmi ve parlaklık artırma filmi gibi dahili optik filmlerin sabitlenmesinden ve sonuçta arka ışığın LCD ekrana sıkı bir şekilde bağlanmasından sorumludur.

Geleneksel Çift Taraflı Bant:Çeşitli alt tabakalarda (ör. alt tabakasız, PET) ve kalınlık seçeneklerinde (0,03–0,30 mm) mevcuttur. COG yapılı LCD ekranları bağlarken, uygun kalınlıkta çift taraflı bant seçmek, basıncı etkili bir şekilde azaltabilir ve ekranda beyaz noktaların oluşmasını önleyebilir.

Siyah Beyaz Çift Taraflı Bant:Bu, ışığı engellemek için siyah bir tarafı ve yansıma için beyaz bir tarafı olan ve aynı anda üç yapışma, ışık engelleme ve yansıma görevini yerine getiren işlevsel bir malzemedir. Genellikle renkli ekran modüllerinin (TFT ekran modülü) etkili görüntü alanını tanımlamak ve esnek devreleri (FPC) güvence altına almak için kullanılır; bu da onu ekran sınırı netliğini ve genel güvenilirliği geliştirmek için önemli bir bileşen haline getirir.

Çözüm

Bir LCM'nin hassas sistemi içinde, ışık yayan LED'ler ve ışık yönlendirme plakalarından sabitleyici plastik çerçevelere ve çift taraflı bantlara kadar her bileşen benzersiz ve yeri doldurulamaz bir işlev taşır. Birlikte hassas bir koordinasyon içinde çalışırlar ve tek bir bağlantının yokluğu veya kusuru genel performansı ve güvenilirliği etkiler. Plastik çerçevenin ve çift taraflı bandın değeri, arka ışık ve LCD ekran gibi diğer temel bileşenlerle birlikte sağlam, verimli ve yüksek kaliteli bir ekran modülünün temelini oluşturan vazgeçilmez sinerjisinde yatmaktadır.
