LCD Siyah Teknolojisinin Kapsamlı Analizi (Bölüm 1): Yapı ve Bağlantı, Ekranın Temel Kodunun Kilidini Açma

Elektronik cihazların her yerde olduğu günümüz dünyasında, sıvı kristal ekranlar (LCD'ler), insan-makine etkileşimi için temel arayüz görevi görür ve teknik yetenekleri, cihazların kullanıcı deneyimini doğrudan belirler. Akıllı giyilebilir cihazlardan endüstriyel kontrol sistemlerine, otomotiv ekranlarından tüketici elektroniğine kadar farklı senaryolarda LCD ürünlerinin arkasında titizlikle tasarlanmış yapısal şemalar ve bağlantı teknolojileri yatıyor. Profesyonel bir özel LCD ekran üreticisi ve güçlü bir LCD ekran fabrikası olan CNK, ekran cihazları ve HMI (İnsan-Makine Arayüzü) ürünlerinin Ar-Ge, üretim ve satışına adanmış uzmanlaşmış ve gelişmiş bir yüksek teknoloji kuruluşudur.

Bugün, LCD'lerin temel temellerinin derinlemesine bir analizini gerçekleştirerek ekran teknolojisinin altında yatan mantığı anlamanıza yardımcı olacağız.

I. Ürün Yapısı: Kişiye Özel Teşhir Çözümleri

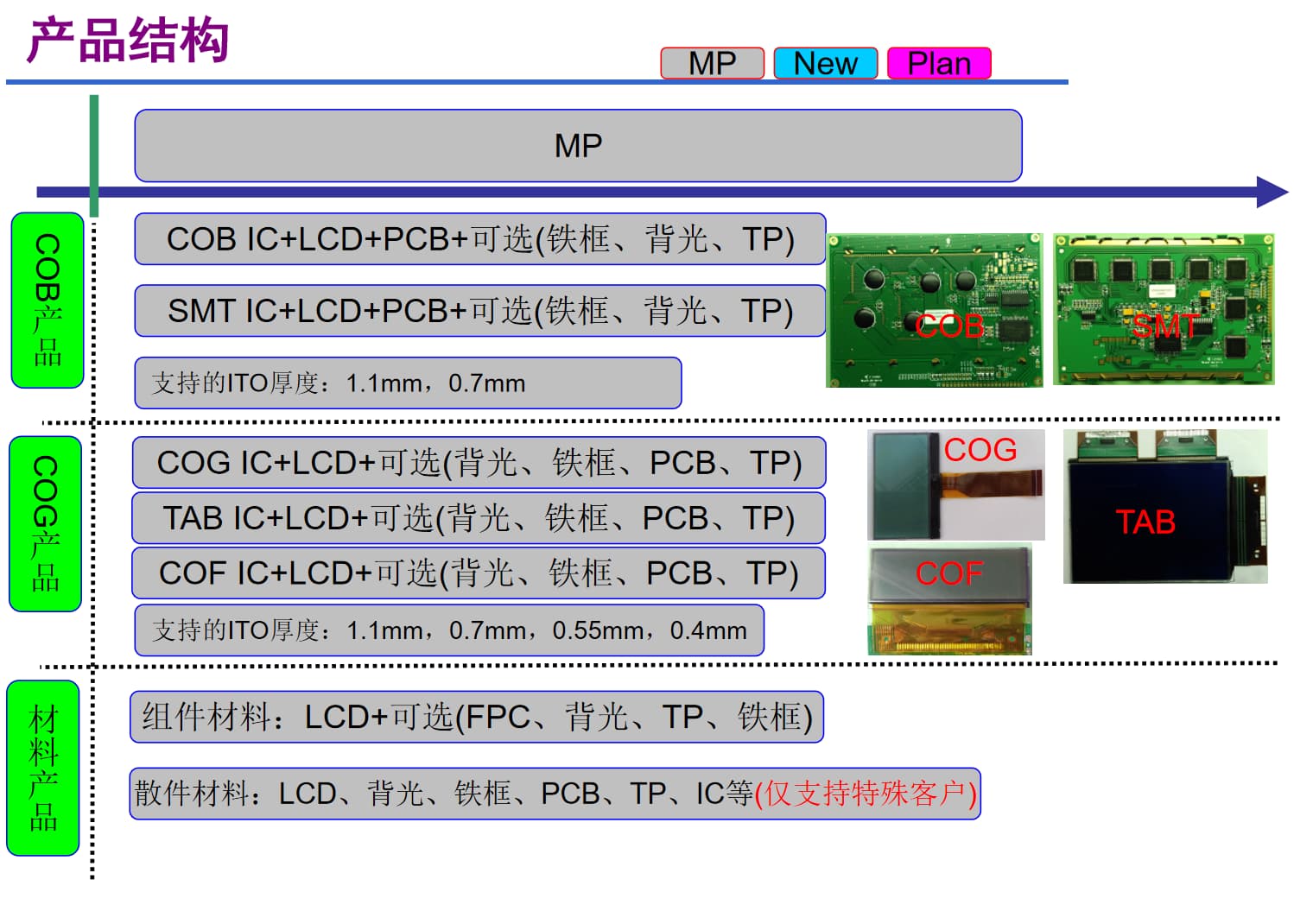

LCD'lerin ürün yapısı herkese uyan tek tip bir yapı değildir; uygulama senaryolarına ve performans gereksinimlerine göre özelleştirilmiştir. Deneyimli bir ekran üretim şirketi olan CNK'nin temel ürünleri arasında monokrom LCD'ler ve monokrom modüller, 0,96-15,6 inç TFT ekran modülleri, OLED modülleri ve HMI insan-makine etkileşim modülleri yer almaktadır. Ürün yapısı temel olarak üç kategorideki temel ürünlerden ve çeşitli türev planlardan oluşur:

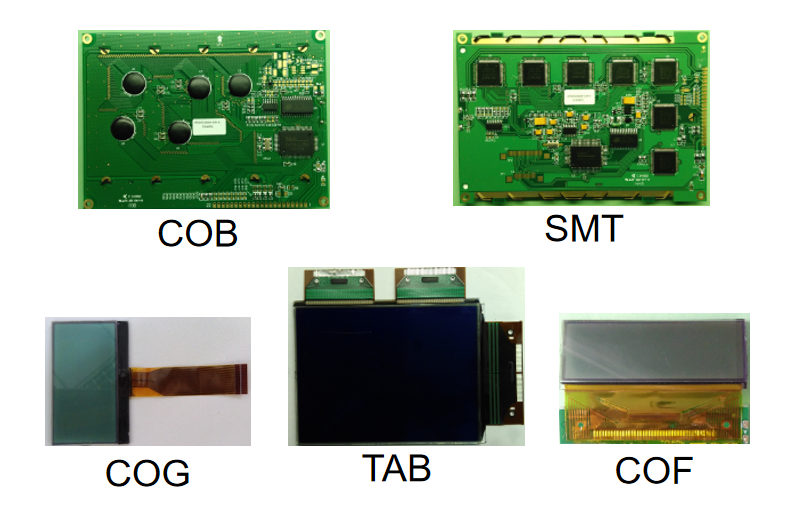

1. Entegre Ürünler: Verimli ve İstikrarlı Ana Akım Seçimler

•  COB Ürünleri: "IC + LCD + PCB" temel mimarisini benimseyin ve demir çerçeveler, arka ışıklar ve TP (Dokunmatik Paneller) gibi isteğe bağlı bileşenlerle donatılabilir. Yüksek entegrasyon ve güçlü stabilite ile endüstriyel kontrol ve otomotiv ekipmanları gibi katı güvenilirlik gereksinimleri olan senaryolarda yaygın olarak kullanılırlar.
•  COG Ürünleri:"IC + LCD"yi temel alarak arka ışıklar, demir çerçeveler, PCB'ler ve TP'ler gibi esnek aksesuar seçimini destekler. Performansı sağlarken yapısal tasarımı basitleştirerek akıllı giyilebilir cihazlar, küçük taşınabilir cihazlar ve katı boyut sınırlamalarına sahip diğer ürünler için uygun hale getiriyorlar.
•  SMT/COF/TAB Ürünleri:Orta ve üst düzey ekran ihtiyaçlarını karşılayan isteğe bağlı aksesuarlarla birlikte sırasıyla SMT IC, COF IC ve TAB IC'yi LCD ile birleştirin. Bunlar arasında COF ve TAB şemaları dar çerçeveli ve yüksek çözünürlüklü ürünlerde öne çıkıyor

•  Bileşen Malzemeleri:LCD üzerinde ortalanan bu ürünler, FPC (Esnek Baskılı Devreler), arka ışıklar, TP'ler ve demir çerçeveler gibi bileşenlerle eşleştirilerek müşterilere özelleştirme esnekliği ile montaj verimliliğini dengeleyen yarı entegre çözümler sunar.
• Yedek Parça Malzemeleri:Yalnızca özel müşterilerin derinlemesine özelleştirme ihtiyaçlarını destekleyen LCD, arka ışıklar, demir çerçeveler, PCB'ler, TP'ler ve IC'ler dahil olmak üzere eksiksiz bir yedek parça seti sunun. Bu, özel bir LCD ekran üreticisinin esnek adaptasyon yeteneğini tam olarak göstermektedir ve niş ve kişiselleştirilmiş ekran senaryoları için uygundur.

CNK'nin farklı yapısal şemalarının farklı ITO kalınlıklarını desteklediğini belirtmekte fayda var: COB ve SMT şemaları 1,1 mm ve 0,7 mm kalınlıkları destekler; COG, COF ve TAB şemaları ayrıca 0,55 mm ve 0,4 mm'ye kadar uzanır. Daha ince ITO kalınlığı, cihazların minyatürleştirilmesini ve hafif olmasını sağlar ve aynı zamanda LCD ekran fabrikasının mükemmel teknik gücünü de yansıtır.

II. Bağlantı Yöntemleri: Verimli İletim "Köprü" Tasarımı

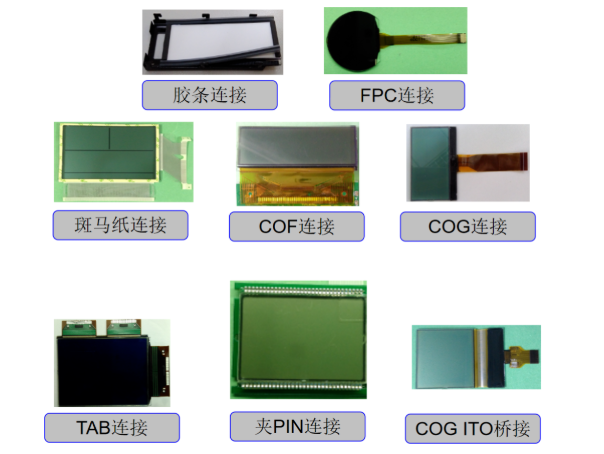

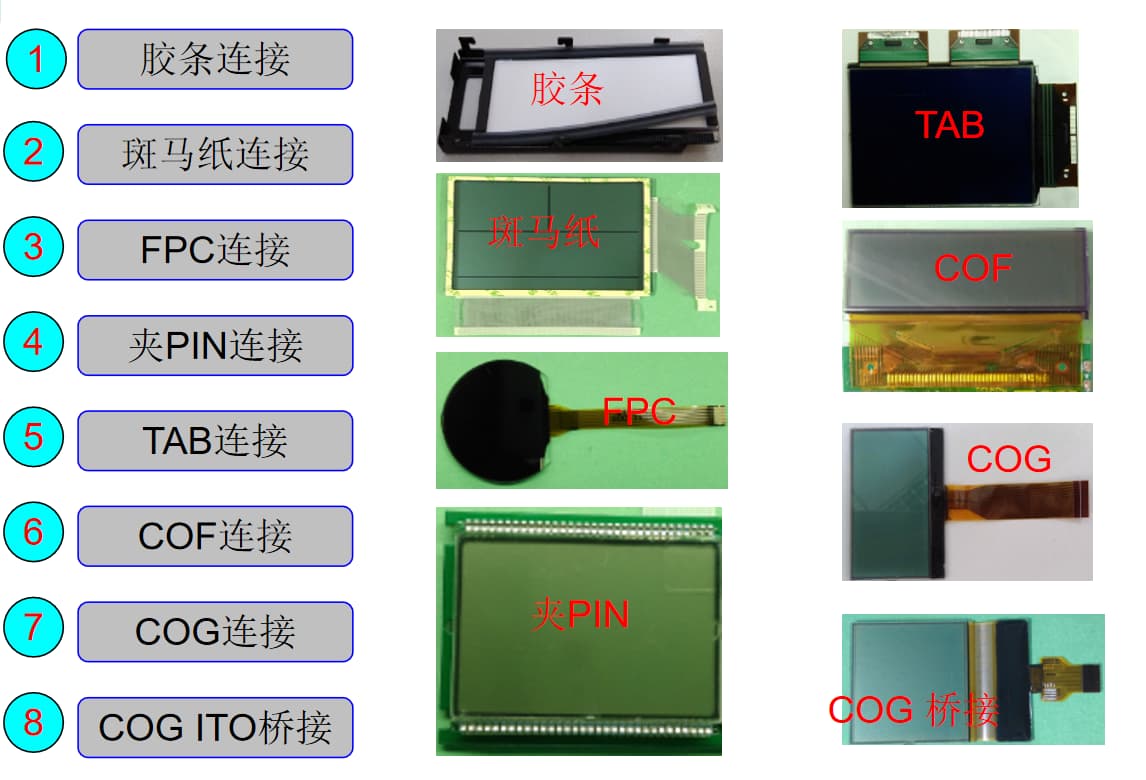

Ürün yapısı bir LCD'nin "iskeleti" ise, bağlantı yöntemi bunun içinden geçen "kan damarıdır" ve sinyal iletiminin stabilitesini ve ürünün montaj kolaylığını doğrudan etkiler. Profesyonel bir ekran üretim şirketi olarak CNK, farklı uygulama senaryolarını tamamen kapsayan 8 ana bağlantı yönteminde uzmandır:

1. Temel Bağlantı Şemaları: Basit, Güvenilir ve Maliyet Kontrollü·

• Kauçuk Şerit Bağlantısı:Kullanımı kolay ve düşük maliyetli, bağlantı stabilitesi açısından düşük gereksinimlere sahip sıradan elektronik cihazlar için uygundur.
• Zebra Kağıt Bağlantısı:İyi iletkenlik ve esneklik ile hafif yapısal deformasyona uyum sağlar ve genellikle küçük LCD'leri ve PCB'leri bağlamak için kullanılır.
•  Pim Klipsi Bağlantısı:Sökülmesi kolay ve daha sonraki bakımlar için uygun olan bu ürün, sık sık hata ayıklama veya bileşen değişimi gerektiren ekipmanlarda yaygın olarak kullanılır.

• FPC Bağlantısı:Esnek baskılı devrelerle birleştiğinde çok açılı ve dar alanlarda bağlantı sağlayabiliyor ve bu da onu akıllı giyilebilir cihazlar, katlanabilir cihazlar ve diğer ürünler için tercih edilen şema haline getiriyor.
• TAB Bağlantısı:Sürücü IC'sini TAB (Anizotropik İletken Film) aracılığıyla doğrudan LCD'ye bağlayarak bağlantı düğümlerini azaltır ve iletim verimliliğini ve kararlılığını artırır.
• COG Bağlantısı:IC'yi doğrudan LCD'nin cam alt katmanına bağlayarak ürün boyutunu büyük ölçüde azaltır ve üst düzey taşınabilir cihazlar için temel bağlantı yöntemi olan entegrasyonu geliştirir.
• COF Bağlantısı:IC, esnek bir film üzerinde paketlenir ve daha sonra LCD'ye bağlanır; hem esneklik hem de yüksek entegrasyon özelliği sunar ve dar çerçevelerin ve yüksek çözünürlüklerin ekran gereksinimlerine uyum sağlar.
• COG ITO Köprüleme:Özel bir köprüleme tasarımı, sinyal iletim yolunu daha da optimize ederek büyük boyutlu ve yüksek görüntü kaliteli LCD'lerde mükemmel performans gösterir.

Zengin yapısal şemalara ve güvenilir bağlantı teknolojilerine dayanan CNK, Çin TFT ekranları alanında yüksek kaliteli bir kuruluş olarak, çeşitli endüstriler için sürekli olarak yüksek kaliteli ekran çözümleri sunmaktadır. Bir sonraki makalede LCD'lerin tür sınıflandırmasını ve görüntüleme modlarını incelemeye devam edeceğiz, o yüzden bizi izlemeye devam edin!
