Arka Işık Modüllerindeki Optik Filmler: Her LCD Ekranı Aydınlatan Temel Teknolojiler

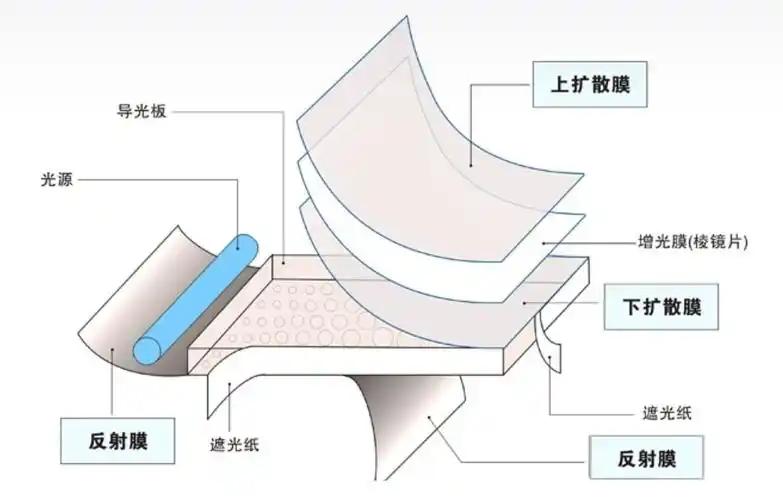

Sıvı Kristal Ekranlar (LCD'ler) dünyasında arka ışık modülü, ekran performansını belirleyen temel bileşenlerden biridir. Bir LCD ekran üreticisi olarak CNK Electronics Co., Ltd., arka ışığın yalnızca bir ışık kaynağı bileşeni olmadığının bilincindedir. Hassas optik tasarım yoluyla nokta ışık kaynaklarını tekdüze, yüksek parlaklıkta, yüksek kontrastlı yüzey aydınlatmasına dönüştüren ve böylece LCD ekranlara canlı görsel yaşam kazandıran önemli bir teknolojidir. Özellikle bugün, özelleştirilmiş LCD'lere yönelik pazar talebinin artmasıyla birlikte, arka ışık modülünün optik performansı, farklı ekran efektleri elde etmede çok önemli bir faktör haline geldi. Bu performans büyük ölçüde içindeki bir dizi hassas şekilde koordine edilmiş optik filme bağlıdır. Arka ışığın "sinir ağı" gibi işlev görerek ışığın yönünü, verimliliğini ve tekdüzeliğini titizlikle kontrol ederler.

Reflektör Levha: Işık Verimliliğinin Temeli

Arka ışık modülünün alt kısmındaki reflektör tabakası, kullanımı iyileştirmek için başıboş ışığın ışık kılavuzu plakasına geri yönlendirilmesinden sorumlu olan "ışık verimliliğinin temeli" görevi görür. Uygulama gereksinimlerine bağlı olarak reflektörler temel olarak aşağıdaki şekilde sınıflandırılır:

Beyaz Reflektör:Kalınlığı 0,05~0,2 mm arasında değişen, yansıtma oranı %80~%90 civarında olan ve belirli ışık geçirgenliğine sahip E20, RW serisi gibi. Çoğu standart arka ışık tasarımına uygundur.

Gümüş Reflektör:Tipik olarak bir tarafı beyaz, diğer tarafı gümüş, çok ince (0,04~0,065 mm), yüksek yansıtma verimliliğine (%90~%98) ve mükemmel ışık engelleme özelliklerine sahiptir. Genellikle yüksek parlaklık gerektiren senaryolarda kullanılır.

Çok Katmanlı Film Reflektörü (ESR):65 mikron içerisinde binden fazla katmanı entegre eden çok katmanlı film teknolojisini kullanır. Hiçbir metal içermemesine rağmen ayna benzeri metalik bir görünüme sahiptir. Yüksek verimliliğe sahip bir reflektör olarak ESR, görünür ışık spektrumunun tamamında %98'in üzerinde yansıtma sağlar ve bu da onu yüksek performanslı arka ışık sistemleri için ideal kılar.

LCD modüllerini kişiselleştirirken, reflektör tabakasının seçimi, optik tasarımın ilk adımını temsil eden, arka ışık homojenliğini ve enerji verimliliğini doğrudan etkiler.

Işık Engelleyici Film / Alüminyum Folyo (ALF): Işık ve Parazit Sınırlarının Kontrolü

Işık engelleyici filmler öncelikle arka ışığın yanlarından ışık sızıntısını önlemek için kullanılır ve elektromanyetik koruma sağlayabilir. Yaygın türler şunları içerir:

Parlak Gümüş Ejderha:Parlak yüzey, 0,05-0,1 mm kalınlık, iyi ışık engelleme özellikleri ve iletken. Parazit koruması gerektiren endüstriyel ortamlar için uygundur.

Mat Gümüş Ejderha:Nispeten mat yüzeyli, ince (tek katman için tipik olarak 0,05 mm), bir miktar ışık geçirgenliğine sahiptir ve iletkendir.

Beyaz Kenar Şeridi:Belirli bir ışık geçirgenliğine sahiptir, kalınlığı 0,05-0,08 mm'dir, iletken değildir. Genel tüketici elektroniğinde yaygın olarak kullanılır.

Siyah Beyaz Tek Taraflı Yapışkan Bant:İletkenlik konusunda katı gereksinimler olduğunda ve yan ışık sızıntısı olmadığında arka ışığın yanlarına uygulanabilir.

Bu malzemeler, LCD ekranların çerçeve tasarımında "optik koruyucular" rolünü üstlenerek ekran alanının dışına yayılan ışık girişiminin önlenmesini sağlar.

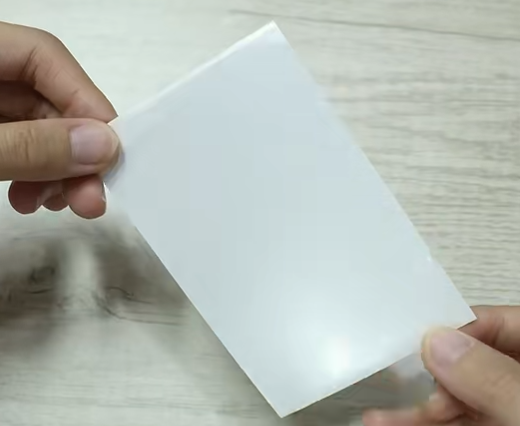

Difüzör Sayfası: Tekdüze bir Işık Kanvası Oluşturma

Optik filmler arasında "homojenleştirici ana" olan difüzör tabakası, ışığı puslu bir şekilde dağıtır, yumuşak ve düzgün bir arka ışık çıkışı oluşturmak için nokta ışık kaynaklarının izlerini ortadan kaldırır. Arka ışık tipine ve uygulamaya bağlı olarak difüzörler aşağıdakilere ayrılır:

Alt Arka Işık Difüzörü:Genellikle bir tarafında yapışkan vardır, yüksek düzeyde bulanıklık (~%90), geçirgenlik yalnızca %40 civarındadır; Alt arka ışıklar için kalınlık tipik olarak 0,18~0,3 mm arasındadır. Yaygın modeller: MB433P, MB533.

Yan Arka Işık Difüzörü:Yaygın olarak kullanılan kalınlık 0,09 mm'dir. Yaygın modeller: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Geçirgenlik %65-%80, bulanıklık %75-%90.

Renkli Ekran Arka Işık Difüzörleri: Genellikle iki sayfalık bir tasarım kullanır:

Alt Difüzör:Işık kılavuzu plakası ile parlaklık artırıcı film (BEF) arasına yerleştirilen ışık kılavuzu plakasından yayılan ışığı homojenleştirir. Yaygın olarak kullanılan malzeme: t=0,065mm, nispeten yüksek bulanıklık (~%84), yüksek geçirgenlik (~%98).

Üst Difüzör:BEF'in üzerine yerleştirilen koruyucu bir rol oynar ve hareli desenlerin önlenmesine yardımcı olur. Yaygın olarak kullanılan malzeme: t=0,05 mm, nispeten düşük bulanıklık (~%29), geçirgenlik %90.

Difüzör tabakalarının doğru seçimi ve kombinasyonu, LCD modüllerinde düzgün, lekesiz görüntü sağlamanın anahtarıdır.

Parlaklık Artırma Filmi (BEF): Parlaklığı Artırmak için Optik Motor

Renkli TFT ve diğer LCD ekranlar için parlaklık kritik bir özelliktir. Optik filmler arasında "parlaklık yükselticisi" görevi gören BEF, dağılan ışığı özel prizma yapısı sayesinde yoğunlaştırır ve her film yaklaşık %40 - %50 parlaklık kazancı sağlar. İki filmin birlikte kullanılması parlaklığı artırabilir. Prensibi, ışık yolunu kontrol etmek için bir mikro prizma dizisinin kullanılmasını, ışığın çoğunun ekrana dik olarak çıkmasını sağlamayı ve böylece enerji tüketimini değiştirmeden ön parlaklığı önemli ölçüde artırmayı içerir. BEF, özellikle endüstriyel kontrol, tıbbi, otomotiv ve diğer uygulamalara yönelik yüksek performanslı özelleştirilmiş LCD'lerde yaygın olarak kullanılan, orta ve üst düzey renkli ekran arka ışıklarında vazgeçilmez bir bileşen haline geldi.
