LCM: Akıllı Cihazların Görüntü Motoru - LCD Modüllerinin Teknik Temelinin Derinlemesine Analizi

Modern elektronik cihazlarda LCD ekran bilgi sunumu için bir ortam görevi görür ve performansı kullanıcı deneyimini doğrudan etkiler. Ancak ekranın kalitesini ve güvenilirliğini gerçekten belirleyen temel teknoloji LCM'dir (LCD Modülü). Bu makale, LCM'lerin teknik mimarisine ve görüntüleme alanındaki önemli rollerine ilişkin derinlemesine bir inceleme sunmaktadır.

LCM'nin Teknik Tanımı ve Bileşimi

LCM (LCD Modülü), sıvı kristal ekran cihazlarını, sürücü devrelerini, kontrol çiplerini, PCB alt katmanlarını, arka ışık sistemlerini ve yapısal bileşenleri organik olarak birleştiren son derece entegre bir ekran çözümüdür. Bu entegre tasarım, yalnızca OEM'ler için montaj sürecini kolaylaştırmakla kalmaz, daha da önemlisi, ekran sistemi için optimum performans eşleşmesini sağlar.

Teknik açıdan bakıldığında standart bir LCM aşağıdaki temel bileşenleri içerir:

Ekran Çekirdeği: LCD ekran ve sürücü çipleri

Devre Sistemi: PCB kartı, dirençler, kapasitörler ve diğer pasif bileşenler

Bağlantı Sistemi: FPC/FFC esnek devreler, pin başlıkları ve soketler

Yapısal Sistem: Metal çerçeve, contalar, arka ışık modülleri

Temel Üretim Süreçlerinin Analizi

LCM üretim sürecinde çeşitli özel tekniklerin kombinasyonu istikrarlı üretim sağlar:

SMT Süreci

Yüksek yoğunluklu bileşen yerleştirmeye olanak tanıyarak devre bağlantılarında hassasiyet ve tutarlılık sağlar. Bu, modern elektronik üretimindeki temel süreçtir ve ekran sürüşü için istikrarlı bir devre temeli sağlar.

COG Süreci

Sürücü IC'yi doğrudan cam alt tabakaya bağlar. Bu işlem, modül boyutunu önemli ölçüde azaltır ve bağlantı güvenilirliğini artırarak onu sıkı alan gereksinimleri olan uygulamalar için uygun hale getirir.

SİS Süreci

Esnek devreler ve cam alt tabaka arasında hassas bağlantı sağlar. Bu teknoloji, kararlı sinyal iletimini sağlamak için son derece yüksek hizalama doğruluğu gerektirir.

COB Süreci

IC'leri doğrudan PCB'ye bağlar ve bunları reçine sızdırmazlıkla korur. Bu işlem, modülün mekanik gücünü ve parazit önleme özelliğini artırır.

Çeşitlendirilmiş Yapısal Çözümlerin Teknik Analizi

Görüntüleme sisteminin çekirdeği olan LCM'nin yapısal çözümü, uygulama alanını ve performansını doğrudan belirler:

Temel COG Çözümleri

LCD + COGIC: En kompakt yapısal tasarım

LCD + COGIC + PIN: Güvenilir pin bağlantısı sağlar

LCD + COGIC + FPC: Esnek devre düzenine olanak tanır

LCD + COGIC + HSC: Konektör güvenilirliğini artırır

TAB Bağlama Çözümü

TCP ile cam arasında bağlantı sağlamak için anizotropik iletken filmden faydalanarak belirli uygulamalarda mükemmel performans sağlar.

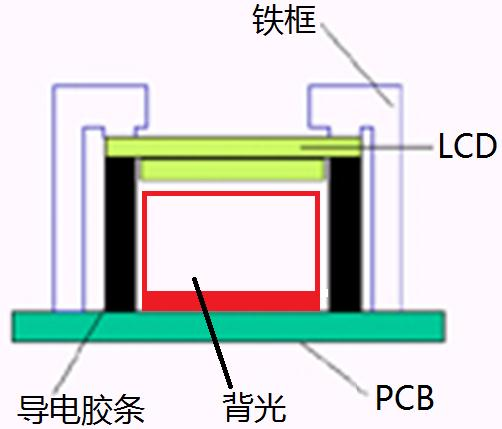

COB Entegrasyon Çözümü

Bağlar, IC'leri doğrudan PCB'ye yönlendirerek modül için daha güçlü çevresel uyumluluk ve mekanik stabilite sunar. Dokunmatik işlevsellik (LCD + COBIC + TK) ile birleştirildiğinde, insan-makine etkileşimi uygulamalarının karmaşık gereksinimlerini karşılayabilir.

Özelleştirilmiş Geliştirme için Teknik Hususlar

Özel LCD ekranların geliştirilmesinde birden fazla teknik boyutun kapsamlı bir şekilde değerlendirilmesi gerekir:

Ekran performans parametreleri: Çözünürlük, renk derinliği, tepki süresi

Çevresel uyumluluk: Çalışma sıcaklığı aralığı, titreşim direnci

Arayüz uyumluluğu: Ana kontrol platformunun sinyal gereksinimlerini eşleştirme

Enerji verimliliği göstergeleri: Nihai ürünlerin güç bütçesinin karşılanması

Bilimsel sistem düzeyinde tasarım sayesinde özel LCD ekranlar, belirli uygulama senaryolarının teknik gereksinimlerine mükemmel şekilde uyum sağlayarak son ürünler için farklılaştırılmış ekran deneyimleri sağlayabilir.

Teknoloji Geliştirme Trendleri

Ekran teknolojisinin sürekli gelişmesiyle birlikte, LCM'ler daha yüksek entegrasyona, daha düşük güç tüketimine ve daha güçlü işlevselliğe doğru gelişmektedir. Ortaya çıkan HMI insan-makine etkileşimi modülleri, dokunmatik, ekran ve bilgi işlem işlevlerini derinlemesine entegre ederek akıllı cihazlara daha sezgisel etkileşimli deneyimler getiriyor.
