Hassas Ekran Sanatı: LCD Ekranların Temel Teknik Parametrelerinin Çözümü

Günümüzün hızlı akıllı cihaz geliştirme çağında, LCD Ekran, insan-bilgisayar etkileşimi için temel arayüz görevi görür ve performansı, kullanıcı deneyiminin kalitesini doğrudan belirler. İster tüketici elektroniğinde ister endüstriyel kontrolde olsun, ekran performansına yönelik talepler giderek daha sıkı hale geliyor. Profesyonel LCD ekran üreticileri olarak, LCD teknolojisinin kapsamlı bir şekilde anlaşılmasının, doğru seçimler ve tasarımlar yapmanın temeli olduğunu derinden anlıyoruz. Bu makale, bir LCD modülünün kalitesini belirleyen temel teknik göstergeleri sistematik olarak analiz edecektir.

1. Elektro-Optik Yanıt Özelliği: Ekran Kontrolünün Fiziksel Temeli

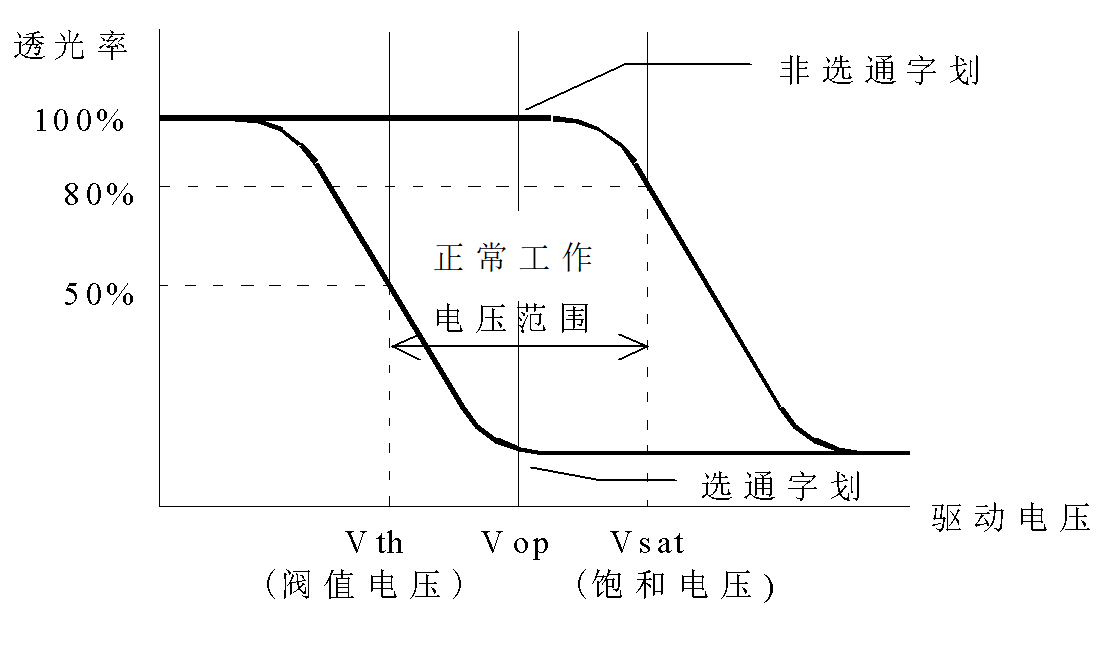

Elektro-optik tepki özelliği, sıvı kristal ekran teknolojisinin fiziksel çekirdeğidir. Bir LCD ekranın iletimi ile uygulanan sürüş voltajı arasındaki fonksiyonel ilişkiyi tam olarak tanımlar. Bu doğrusal olmayan karakteristik eğri, gri tonlamalı düzeylere ve görüntü gösterimine ulaşmanın temelini oluşturur. İyi optimize edilmiş bir elektro-optik tepki, daha düşük sürüş voltajı, daha yüksek kontrast oranı ve daha doğru renk üretimi anlamına gelir; bu, tüm üst düzey ekran tasarımlarının başlangıç ​​noktasıdır.

2. Kontrast Oranı: Görsel Netliğin Temel Unsuru

AÇIK (etkin) durum ile KAPALI (etkin değil) durum arasındaki parlaklık oranı olarak tanımlanan kontrast oranı, görüntü keskinliğini ve derinliğini değerlendirmek için birincil parametredir. Tipik olarak kontrast oranı 5:1'i aştığında insan gözü net bir görüntü algılar. Ancak LCD'nin kontrast oranı dinamik bir değişkendir; bu, büyük ölçüde görüş açısına ve ortam ışığına bağlıdır; bu da bir sonraki temel ölçüt olan görüş açısı özelliklerine yol açar.

3. Görüş Açısı Aralığı: Moleküler Hizalama ve Optiğin Hassas Sinerjisi

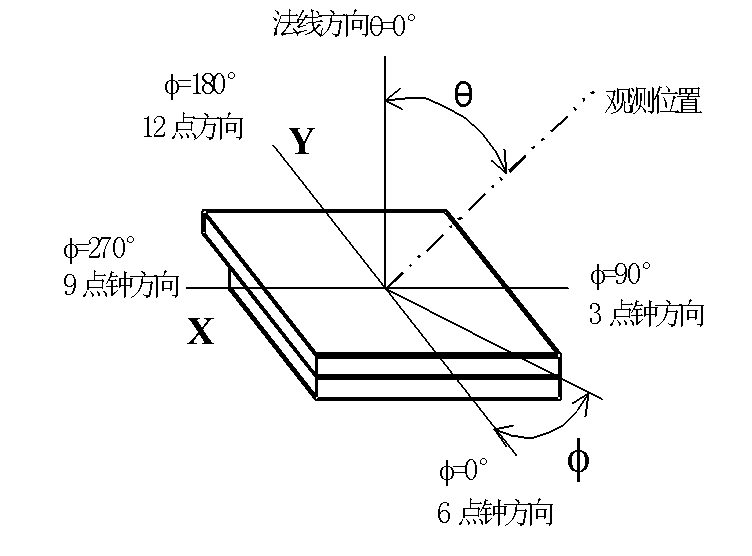

Görüş açısı aralığı, bir LCD modülünün eksen dışından bakıldığında görüntü kalitesini koruma yeteneğini değerlendiren kapsamlı bir göstergedir. Sabit bir değer değildir ancak kontrast oranının kabul edilebilir bir alt sınıra (örn. 5:1) düştüğü uzaysal koni açısıyla tanımlanır. Bunun özü, sıvı kristal moleküllerin yönelimi ile gelen ışığın polarizasyon durumu arasındaki karmaşık etkileşimde yatmaktadır.

Teknik Derinlik:

Mod Sınırları Belirler:Farklı sıvı kristal modları (TN, HTN, STN), temelde farklı moleküler hizalama ve bükülme açısı tasarımlarıdır. TN modu en dar izleme açısına sahipken, STN modu 180°-270°'lik yüksek bükülme açıları sayesinde daha dik bir elektro-optik eğri ve daha geniş bir izleme açısı elde eder. Örneğin, STN pozitif modu, neredeyse yarı küresel bir aralıkta mükemmel görünürlüğü koruyabilir; bu, endüstriyel aletlerde ve kamuya açık ekranlarda yaygınlaşmasının temel nedenidir.

Sürücü Hatlarının Kısıtlaması (Çoğullama):Çok katlı sürüş kullanan LCD ekranlarda sürücü hattı (COM hatları) sayısı arttıkça piksellere uygulanan efektif voltaj oranı bozulur. Bu elektriksel idealsizlik doğrudan görüş açısı performansında bir daralmaya yol açmaktadır. Bu nedenle, yüksek çözünürlüklü karakter segmenti ekranları için görüş açısı genellikle sürüş şemasıyla önemli bir değiş tokuş haline gelir.

Sabit görüş açısı gereksinimleri olan uygulamalar için özelleştirilmiş bir LCD ekran en uygun çözümü sunar. Profesyonel LCD ekran üreticileri, hizalama katmanı yönü gibi parametreleri ayarlayarak ve hücre aralığını ve çift kırılma ürününü (Δn·d) optimize ederek, optimum görüş açısını hedef gözlem alanına doğru "yönlendirebilir" ve böylece ekran kaynaklarının kullanımını maksimuma çıkarabilir.

4. Tepki Hızı: Dinamik Tepkinin Sıcaklığa Bağlılığı

Yükselme süresi (Tr) ve düşme süresi (Tf) dahil olmak üzere yanıt hızı, bir LCD ekranın sinyallere ne kadar hızlı yanıt verdiğini ölçer. Sıvı kristallerin reolojik özellikleri, bunların güçlü sıcaklığa bağımlılığını belirler: sıcaklık ne kadar düşükse, sıvı kristalin viskozitesi o kadar yüksek ve tepki hızı da o kadar yavaş olur.

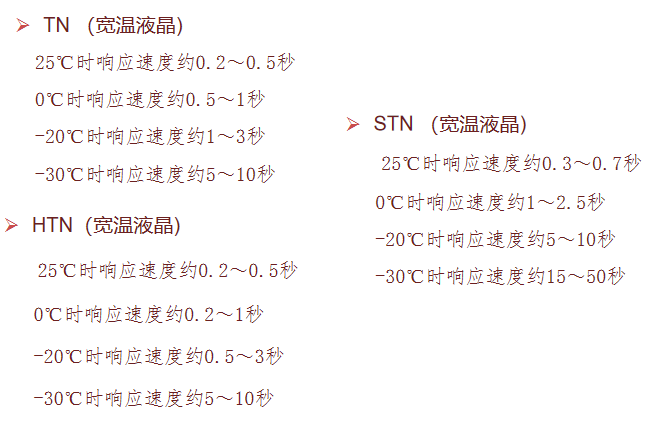

Oda Sıcaklığı Performansı: 25°C'de TN/HTN ürünlerinin tepki süresi tipik olarak 150-300 milisaniye aralığındadır; STN ürünleri ise daha büyük moleküler bükülme açıları nedeniyle biraz daha yavaştır (200-350 milisaniye civarında). Bu, çoğu statik veya yavaş yenilenen görüntü gereksinimleri için yeterlidir.

Geniş Sıcaklık Zorluğu: Geniş sıcaklık uygulama senaryolarında, düşük sıcaklıklardaki yanıt gecikmesi göz ardı edilemez. Örneğin, geniş sıcaklıktaki bir TN LCD modülü -30°C'de 10 saniyeye kadar yanıt süresine sahip olabilir ve bu da ciddi görüntü bozulmasına neden olabilir. Bu, LCD ekran üreticilerinin sıvı kristal malzemeleri dikkatli bir şekilde seçmesini ve aşırı koşullar altında bile kullanılabilir yanıt performansı sağlamak için sürüş parametrelerini hedef çalışma sıcaklığı aralığına göre ayarlamasını gerektirir.

5. Güç Tüketimi: Mikroamper Düzeyinde Sistem Verimliliği Felsefesi

Düşük güç tüketimi, LCD teknolojisinin taşınabilir cihaz pazarındaki hakimiyetinin temel taşıdır. Bir LCD modülün toplam güç tüketimi esas olarak sürücü devresinin kapasitif şarj/deşarjından ve sıvı kristal malzemenin dielektrik kaybından oluşur. Bunlar arasında, sıvı kristal malzemenin kendisinin toplu direnci, ultra düşük statik güç tüketimini korumanın anahtarıdır. Malzeme kirlenirse ve dirençte bir düşüşe neden olursa, güç tüketimi anormal şekilde artabilir. Bu nedenle mükemmel güç tüketimi kontrolü, LCD ekran üreticilerinin malzeme saflığı ve üretim süreçleri üzerindeki aşırı kontrolünü yansıtır ve aldığınız LCD ekranın tüm yaşam döngüsü boyunca mikroamper seviyesinde güç tüketimi avantajını istikrarlı bir şekilde korumasını sağlar.

Çözüm

Standart ürünlerin çoğu zaman belirli gereksinimleri mükemmel şekilde karşılamada başarısız olduğu mevcut ortamda, özelleştirilmiş LCD ekranlar, ürün farklılaştırması sağlamanın anahtarı haline geldi. Yukarıda belirtilen temel teknik parametreleri uygulama senaryonuzla derinden eşleştirmek için teknik açıdan derin LCD ekran üreticileriyle işbirliği yaparak, görüş açısı, güç tüketimi, sıcaklık performansı ve maliyet arasında en uygun dengeyi bulan ve sonuçta ürününüzde kusursuz bir görsel deneyim sunan bir LCD modülü geliştirebilirsiniz.
