LCD Performansının ve Kararlılığının Kilidini Açmak için Ana PORCH Ayarları - Donanım Tasarımı için Önemli Hususlar

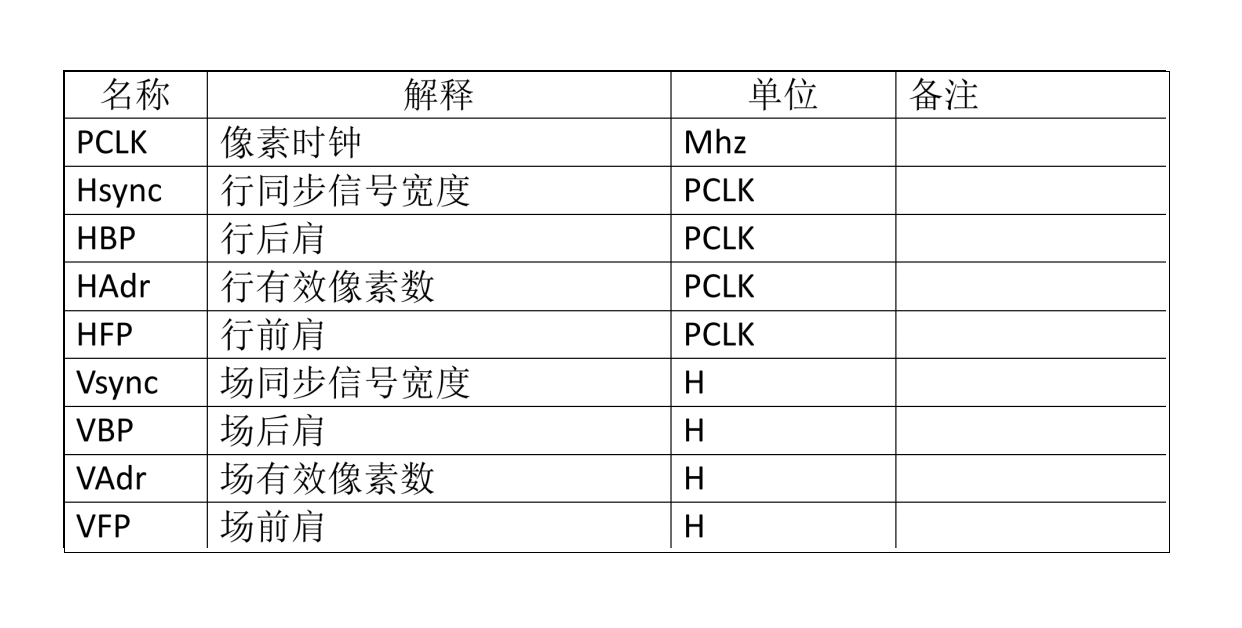

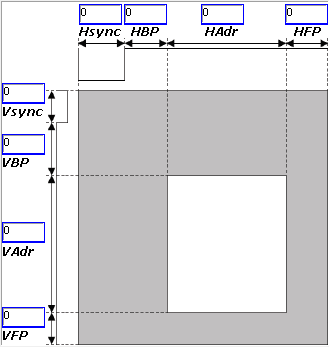

LCD ekranların ve ilgili LCD modüllerinin donanım tasarımında, zamanlama parametrelerinin hassas şekilde yapılandırılması, optimum ekran performansı ve sistem kararlılığının sağlanması için esastır. Bunlar arasında PORCH (boşluk aralığı) ayarları özellikle kritiktir; piksel saatinin (PCLK), yatay/dikey senkronizasyon sinyallerinin (Hsync/Vsync), ön/arka sundurmaların (HBP/HFP, VBP/VFP) ve aktif piksel alanının (HAdr/VAdr) tam sınırlarını tanımlar. Profesyonel bir LCD ekran üreticisi olarak CNK Electronics (CNK), ilk seçim aşamasında bu parametre gerekliliklerinin netleştirilmesinin önemini vurgulamaktadır. Bu, sürücü IC'si ile cam alt tabaka zamanlaması arasındaki uyumluluğu sağlayarak daha sonra maliyetli tasarım revizyonlarından kaçınılmasını sağlar.

PORCH parametreleri keyfi sayılardan uzaktır; doğrudan çekirdek ekran performansını belirlerler. PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × Kare Hızı olarak hesaplanan PCLK frekansı, sistemin bant genişliği gereksinimlerini doğrudan yansıtır. Yenileme hızı (tipik olarak 60 Hz'den başlar, yüksek yenileme oranlı ekranlar 144 Hz'e kadar çıkar) camın ve IC'nin şarj/deşarj özellikleriyle sınırlıdır. Çok düşük bir yenileme hızı ekranın titremesine neden olarak görsel konfordan ödün verilmesine neden olur. Bu nedenle donanım tasarımlarının, yüksek çözünürlüklü veya yüksek yenilemeli özelleştirilmiş LCD uygulamalarında bile istikrarlı sinyal iletimini sağlamak için yeterli zamanlama marjı (özellikle HFP/VFP) ayırması gerekir.

  Arayüz türü, yenileme hızı doğrulama ve hata ayıklama stratejilerini doğrudan etkiler. RGB arayüzleri için mühendisler, gerçek yenileme hızını hesaplamak amacıyla Vsync sinyal periyodunu doğrudan ölçebilir. MIPI arayüzlü ana akım LCD modülleri için özel komutlar gönderilmeli (örneğin, PAGE 0 R35H=0X00) ve ardından TE pini aracılığıyla ölçüm yapılmalıdır. Donanım tasarımları, önemli test noktalarını (ör. Vsync, TE) ayırmalı ve ölçüm hatalarına veya görüntü anormalliklerine (ör. yırtılma, titreme) neden olabilecek parazitleri önlemek için yüksek kaliteli sinyal yönlendirmesi sağlamalıdır.

  Başarılı LCD ekran entegrasyonu, deneyimli LCD ekran üreticileriyle derin işbirliğine dayanır. Özellikle LCD projeleri veya karmaşık LCD modül uygulamalarının özelleştirilmesi için CNK Electronics (CNK) şunları tavsiye ediyor: Üreticinin cam zamanlama profillerini ve konfigürasyon önerilerini alarak hedef PORCH parametrelerini ve sürücü çözümlerini erkenden paylaşın. Bu, sinyal çakışmalarını, güç düzensizliklerini veya EMC sorunlarını önler. CNK'nin teknik ekibi, PORCH optimizasyonu ve arayüz eşleştirmeden sinyal bütünlüğü analizine kadar uçtan uca destek sunarak donanım tasarımınızın ilk denemede başarılı olmasını sağlar ve ekran modüllerinin tam performansını ve güvenilirliğini ortaya çıkarır.

  CNK Electronics — Zamanlama Parametrelerinde Uzmanlaşmak, Profesyonel Ekran Teknolojisiyle Görsel Yeniliğinizi Güçlendirmek.
