LCM İletken Elastomer Konnektörler: Hassas Elektronik Bağlantılar için "Esnek Köprü"

Sıvı Kristal Ekran (LCM) modülü ile Baskılı Devre Kartı (PCB) arasında görünmez ancak hayati bir "bilgi yolu" bulunur; LCM İletken Elastomer Konektörü, genellikle "Zebra Şeridi" olarak bilinir. Eşsiz yapısı ve olağanüstü performansıyla modern elektronik cihazlarda istikrarlı ve verimli bağlantıların temel taşı olarak hizmet vermektedir.

Karmaşık Yapı, Kararlı İletim

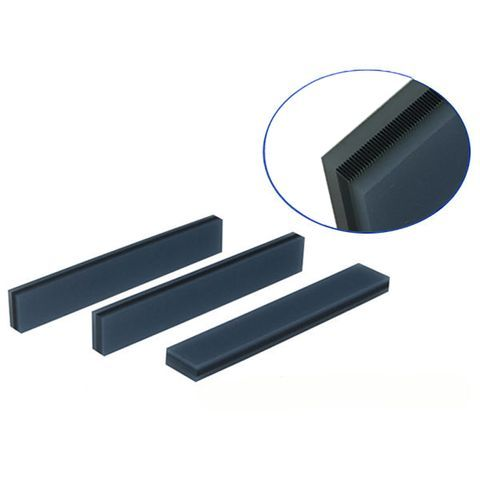

Bu sıradan bir şerit değil. İletken silikon kauçuk ve yalıtkan silikon kauçuğun hassas, alternatif katmanlı bir yapıya sahip olup, şekillendirilerek kürlenmesine sahiptir. Bu, sayısız paralel, hassas aralıklarla yerleştirilmiş iletken kanallar oluşturur (zebra şeritlerine benzer). Bu tasarım, LCD ile PCB arasındaki akım ve sinyal iletimini mükemmel bir şekilde yönetmesini sağlarken, kauçuk malzemelerin doğal titreşim direncini ve deformasyon direncini sunarak uzun vadeli, sağlam ve güvenilir bağlantılar sağlar.

Verimli Montaj, Maliyet Optimizasyonu

Lehimleme veya pimli konnektörlerle karşılaştırıldığında, iletken elastomer konnektörlerle montaj "tek tıklamayla bağlantıya" benzer; yalnızca hassas yerleştirme ve uygun basıncın uygulanmasını gerektirir. Bu, üretim süreçlerini büyük ölçüde basitleştirir, otomasyonu ve üretim verimliliğini artırır ve montaj maliyetlerini önemli ölçüde azaltarak seri üretim için ideal seçim haline gelir.

Temel Seçim Kriterleri: Parametreler Başarıyı Belirler

Performansından tam olarak yararlanmak için hassas seçim çok önemlidir:

İki Maddi Şampiyon:

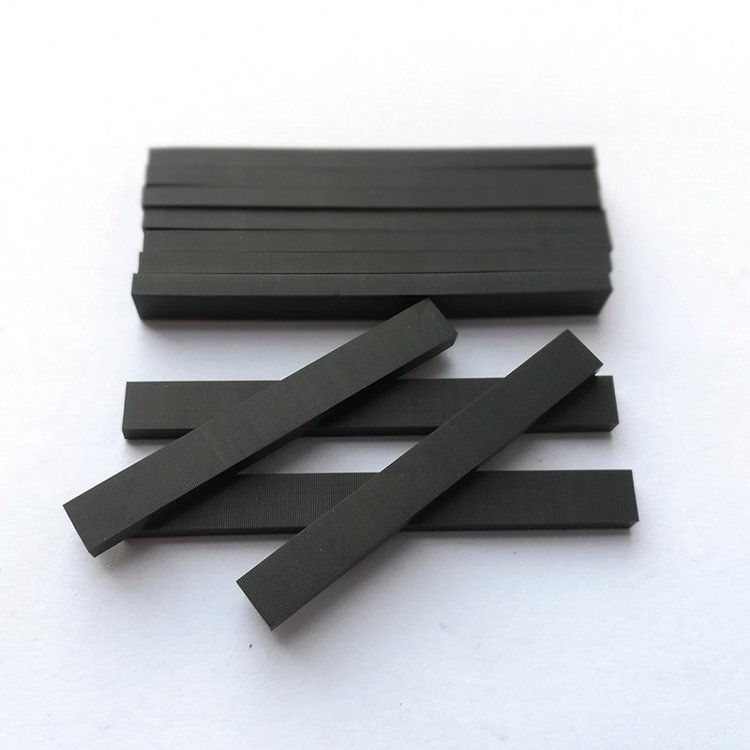

Katı Silikon: Ekonomik seçim. Orta düzeyde esneklik (sertlik 35°~45°). Nakliye sırasında anti-statik önlemlere ve deformasyonun önlenmesine dikkat gerektirir.

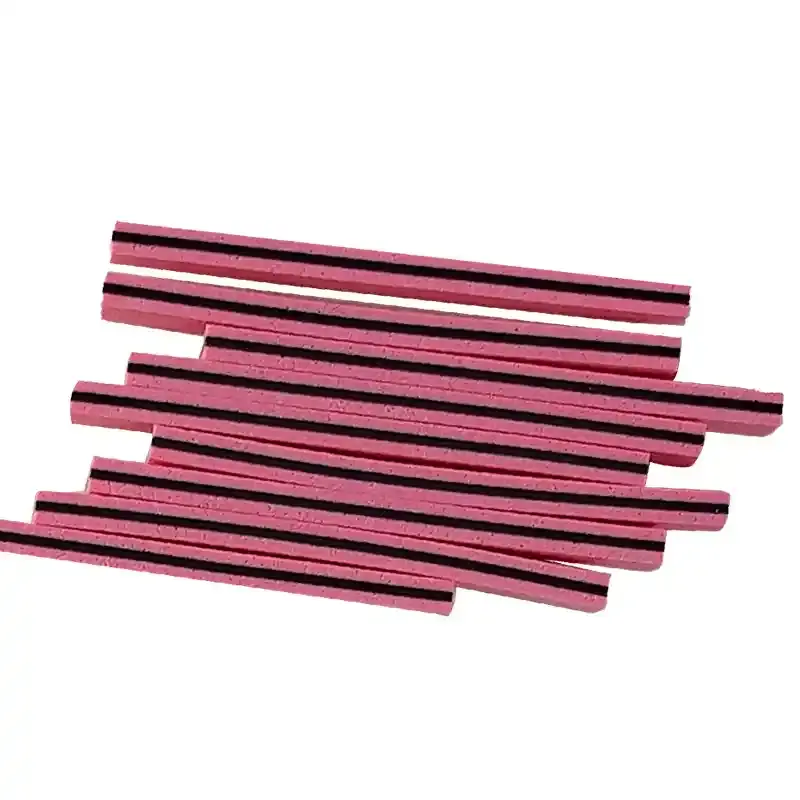

Köpüklü Silikon (Köpük Kauçuk): Yumuşak ve kirlenmeye karşı dayanıklı (sertlik 20°~30°). Mükemmel deformasyon direnci. Nem korumasına önem verilmesi gerekir. (Her ikisi için de çekirdek iletken karbon katmanı sertliği 65°~75°'dir).

Çekirdek Boyutsal ve Elektriksel Parametreler:

Köpüklü Silikon (Köpük Kauçuk): Yumuşak ve kirlenmeye karşı dayanıklı (sertlik 20°~30°). Mükemmel deformasyon direnci. Nem korumasına önem verilmesi gerekir. (Her ikisi için de çekirdek iletken karbon katmanı sertliği 65°~75°'dir).

İletken Katman Genişliği (0,4~1,0 mm): Genel konnektör sertliğini ve yükseklik tasarımını etkiler. Genel kural: Konektör genişliği ≤2,0 mm, 0,6 mm iletken katmana sahip çiftler; ≥2,0 mm, 0,8 mm ile çiftleşir.

Eğim Açısı (İletken Katman Eğimi): Tipik olarak ≤2°'ye kadar kontrol edilir.

Yükseklik (Kritik!): Hesaplama formülü: Konektör Yüksekliği = h × (1 + Sıkıştırma Oranı). h, montaj sonrasında LCD basamağının alt kısmı ile PCB üst yüzeyi arasındaki teorik boşluktur (h = PCB Yüzey Yüksekliği - Metal Çerçeve Kalınlığı - Kiriş Yüksekliği - LCD ITO Kalınlığı).

Sıkıştırma Oranı (Yaşam Hattı!): Kesinlikle %10~%15'i koruyun! %10'un altında zayıf temas ve dengesiz empedans riski vardır; %15'in üzerinde olması konnektörü ezebilir veya PCB'yi bükebilir, bu da montaj arızalarına veya hasara neden olabilir.

Elektriksel Performans: İletken katman direnci son derece düşük (örn., YET tipi ≤1,1 Ω·cm) olmalı ve yalıtım katmanı direnci son derece yüksek (≥10^12 Ω·cm) olmalıdır; bu da verimli iletim ve mükemmel izolasyon sağlar.

Geniş Uygulamalar, Her Yerde Varlık

Cep hesap makineleri, akıllı sayaçlar ve tıbbi monitör ekranlarından otomotiv ekranlarına, endüstriyel kontrol arayüzlerine ve iletişim cihazlarına kadar LCM iletken elastomer konektörler, kompakt boyutları, yüksek güvenilirliği ve kolay montajıyla sayısız elektronik cihazda ekranları aydınlatan "isimsiz kahramanlar" olarak hizmet eder.

Çözüm

Küçük bir Zebra Şeridi önemli bağlantılar taşır. Malzeme özelliklerinin derinlemesine anlaşılması ve temel parametrelerin (özellikle Pitch kapsama kuralı, Sıkıştırma Oranı aralığı ve Yükseklik hesaplaması) hassas bir şekilde kontrol edilmesi, elektronik cihazların istikrarlı görüntü performansı ve uzun süreli çalışmasını sağlamanın merkezinde yer alır. Hassas elektronik bağlantılarınıza stabilite katmak için profesyonel ve güvenilir bir iletken elastomer konnektör çözümü seçin!
