RGB Arayüz Tasarımı: Özel LCD Ekranlarda Yüksek Verimli Ekrana Açılan Kapı

  Modern görüntü teknolojisinde RGB arayüzü, tam renkli görüntü verilerini yüksek hızlarda iletme yeteneği sayesinde LCD ekranları (özellikle TFT gibi yüksek performanslı ekranları) çalıştırmak için ana çözüm olarak duruyor. Deneyimli bir özel LCD ekran üreticisi olarak CNK Electronics (CNK), RGB arayüz tasarımının ekran kalitesini ne kadar kritik bir şekilde etkilediğini anlıyor. Temelinde, istikrarlı, pürüzsüz görseller ve zengin, özgün renkler için teknik temel taşını oluşturan hassas senkronizasyon sinyali polaritesi eşleştirmesi ve zamanlama parametresi yapılandırması yer alır.

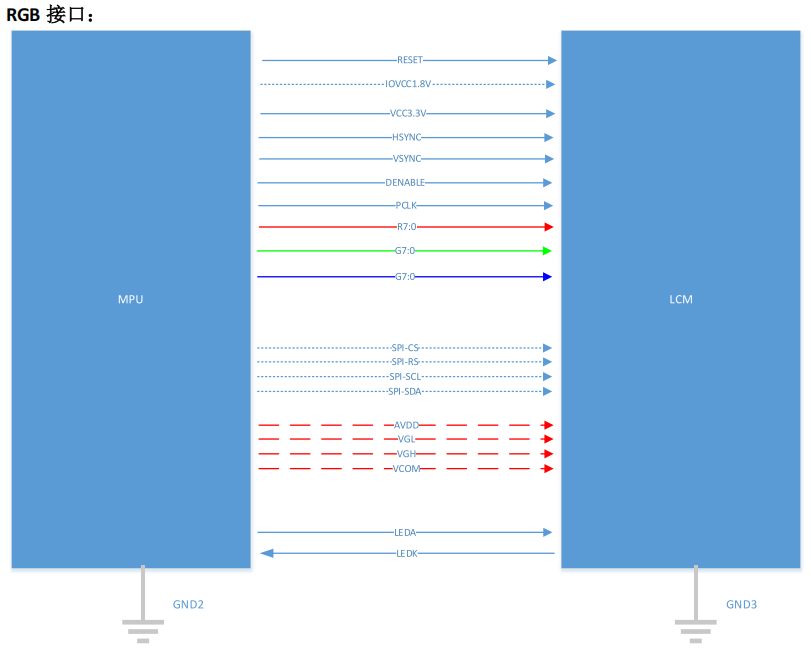

Çift Modlu Çalışma, Esnek UyumlulukRGB arayüzü öncelikle iki verimli çalışma modu sunar:

DEN Modu (Veri Etkinleştirme Önceliği): Burada, ENABLE sinyali veri geçerli penceresini kontrol etmek için anahtardır. PCLK saat sinyalinin fazı (yükselen kenar iletimi/düşen kenar mandallaması) LCD modülü ile kesinlikle senkronize olmalıdır; aksi halde ekranda bozulma meydana gelebilir. Kırmızı (R7~R0), yeşil (G7~G0) ve mavi (B7~B0) 8 bitlik hatlar aracılığıyla paralel veri iletimi, işbirliği içinde 16,77 milyon renk sunar. HSYNC ve VSYNC bu modda basitleştirilebilir.

SYNC Modu (Senkronizasyon Sinyali Önceliği): Bu mod, aktif görüntüleme alanını tanımlamak için hassas HSYNC (yatay senkronizasyon) ve VSYNC (dikey senkronizasyon) sinyallerine dayanır. Aktif durumları (tipik olarak yüksek etkili), sürüş platformuyla aynı hizada olmalıdır; aksi takdirde yanlış hizalama ve hatta boş ekranlar ortaya çıkabilir. DEN moduyla aynı R/G/B veri iletimiyle PCLK faz senkronizasyonu kritik olmaya devam ediyor.

Tasarım Esasları: Başarı Ayrıntılarda YatıyorRGB arayüz tasarımında iki kritik nokta dikkat gerektirir:

1.Veri Hattı Sırası Onayı: Bir ekranın arayüzü DB0-DB24 gibi genel etiketleri kullandığında, veri yolu içindeki tam RGB sinyal düzenlemesinin LCD modül tedarikçisinden teyit edilmesi önemlidir. Yanlış sıralama ciddi renk bozulmasına neden olur.

2.İşlevsel Sınırları Netleştirin: Saf bir RGB arayüzü, başlatma komutlarını iletemeyen veya durumu okuyamayan, yüksek hızlı bir "tek yönlü ekran veri kanalıdır". Bu nedenle, özel LCD projelerinde genellikle ekranın başlatılmasını ve yönetimini sağlayan SPI gibi kontrol arayüzleriyle birlikte çalışır.

  Profesyonel bir özel LCD ekran üreticisi olarak, ince zamanlama değişikliklerinin ve hassas sinyal polarite eşleşmesinin LCD ekranların stabilitesini nasıl belirlediğini biliyoruz. Arayüz spesifikasyon analizi ve tasarım rehberliğinden özel LCD geliştirmeye kadar uçtan uca teknik destek için CNK ile iş birliği yaparak ekran çözümlerinizin yüksek hızlı, tam renkli görseller dünyasında hassasiyetle parlamasını sağlayın.
