Arkadan Aydınlatmalı Tasarım: Ekran Kalitesini Aydınlatmak için Kritik Detaylar

LCD Ekranlar dünyasında, ister bilgi netliğinde bir Monokrom Ekran, ister canlı bir Renkli Ekran olsun, arka ışık, görsel sunumun ruhudur. Ancak arka ışıkta sürüş, basitçe "ışık için gücü açmaktan" çok daha karmaşıktır. Tasarım ayrıntılarının ihmal edilmesi, en iyi ihtimalle eşit olmayan parlaklığa ve kullanıcı deneyiminin bozulmasına, en kötü ihtimalle ise Ekran ömrünün kısalmasına neden olabilir. Bu makale, arkadan aydınlatmalı tasarımın temel ilkelerini ele alarak mühendislere istikrarlı ve güvenilir ekran çözümleri oluşturma gücü veriyor.

1. Sabit Akım Sürüşü: Parlaklık Tekdüzeliğinin Temeli

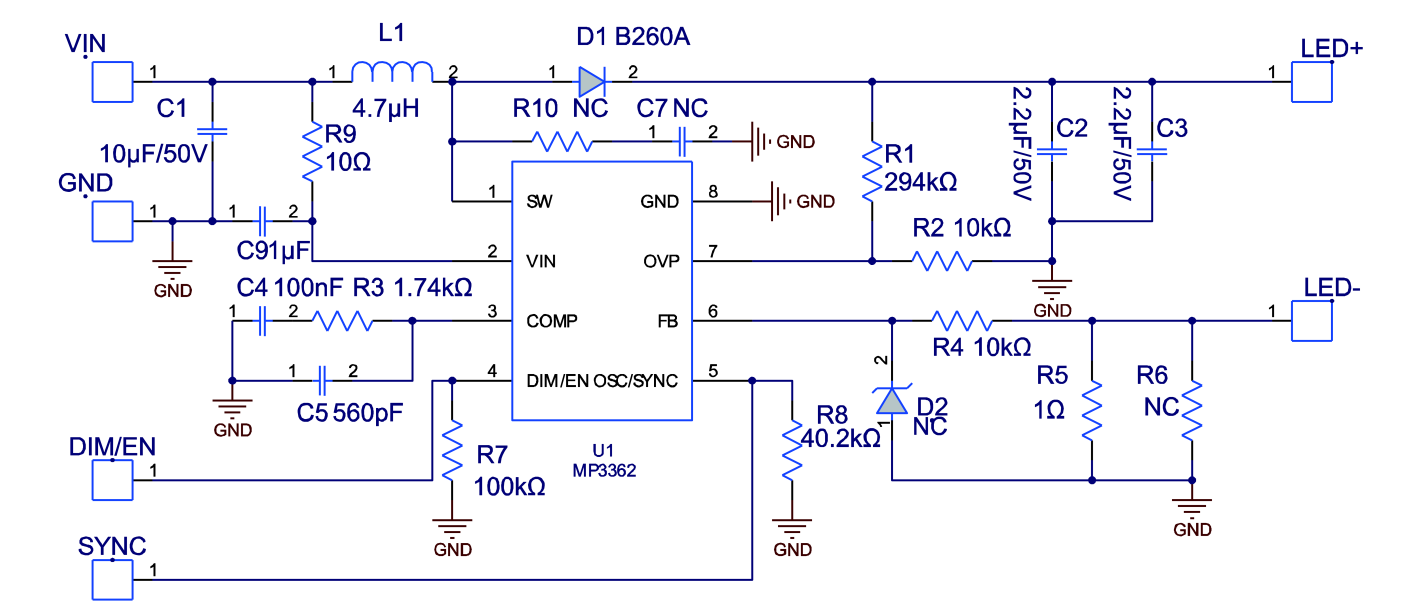

Arka ışık LED'leri sabit bir akım kaynağıyla sürülmelidir! Bu, "aynı voltaj altında farklı modüller arasında tutarsız parlaklık" sorununu çözmek için çok önemlidir. LED'ler doğası gereği ileri voltajda (Vf) farklılıklar gösterir (tipik tek LED değeri: 2,7-3,2V). Sabit voltajlı sürücü altında, biraz daha düşük Vf'ye sahip LED'ler daha fazla akım çekecek, bu da daha yüksek parlaklıkla sonuçlanacak, daha yüksek Vf'ye sahip olanlar ise daha sönük olacaktır. Sabit akım sürüşü, her bir LED'den geçen akımı (tipik olarak 15-20 mA) hassas bir şekilde kontrol ederek, Tek Renkli Ekranlarda tekdüzelik ve Renkli Ekranlarda doğru renk üretimi sağlar.

2. Zamanlama Kontrolü: "Gölgelenmeyi" ve "Titremeyi" Önleme

Bir LCD Ekran açıldığında veya uykudan uyandığında, dahili sıvı kristalleri yanıt süresi gerektirir ve kararlı bir görüntü durumuna hemen ulaşmaz. Bu koşullar altında arka ışığın anında etkinleştirilmesi, kullanıcıların kaotik "gölgelenme" veya dengesiz titreme görmesine neden olur. Temel tasarım kuralları şunlardır:

Açma/Uyandırma: Arka ışık yalnızca ekran en az 30 kare yenilendikten ve sabitlendikten sonra etkinleştirilmelidir. Bu, kullanıcıların sabit ve net bir ilk görüntü görmesini sağlar.

Kapatma/Uyku: Sıraya kesinlikle uyun: önce arka ışığı devre dışı bırakın, ardından ekran sinyalini devre dışı bırakın ve Görüntü Ekranına giden gücü kesin. Bu sıranın tersine çevrilmesi, kapatma sırasında anormal parlak lekelere veya "gölgelenme" oluşumlarına neden olabilir.

3. Devre Tasarımı ve Parametre Hesaplaması: Güvenlik ve Verimliliğin Dengelenmesi

Yaygın sürücü devresi topolojileri şunları içerir:

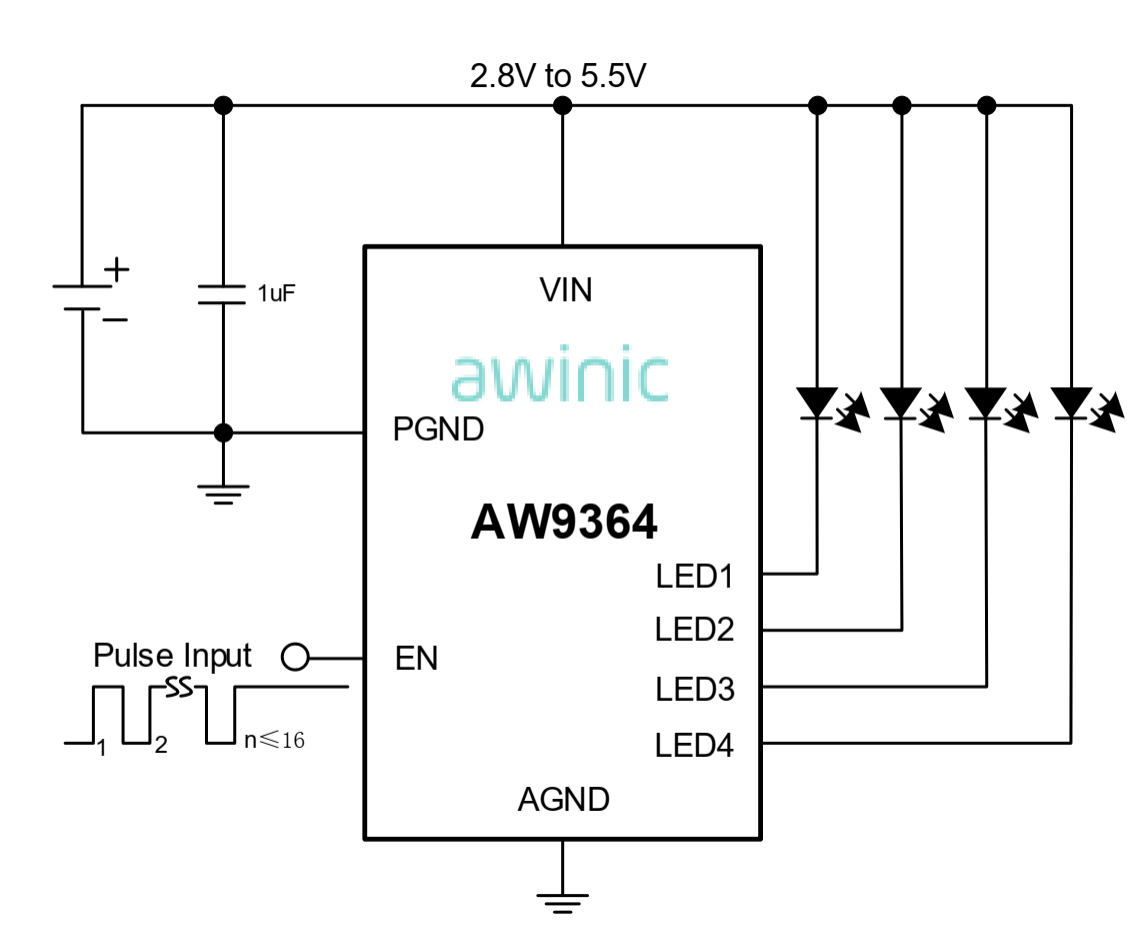

Tek LED Paralel Sürücü: İyi yedekliliğe sahip nispeten basit tasarım (bir LED'in arızalanması tümünü etkilemez). Bununla birlikte, toplam sürücü akımı talebi yüksektir (örneğin, paralel olarak 8 LED, 20mA/LED'de 120-160mA gerektirir).

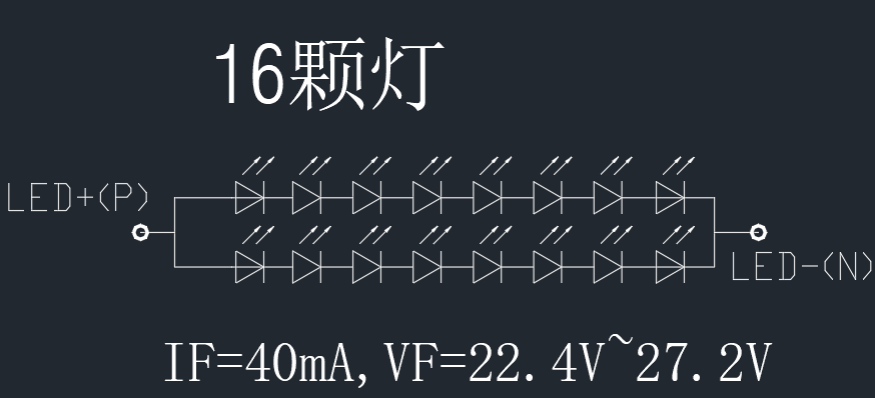

Multi-String Serisi-Paralel Sürücü: Daha verimli, orta ila büyük LCD Ekranlar için uygundur. Tasarım hususları:

Seri Gerilimi: LED dizisi başına toplam gerilim = Tek LED Vf * Serideki Sayı. Örnek: Seri bağlı 8 LED, ≥ 3,2V * 8 = 25,6V sürücü voltajı gerektirir (marjı dikkate alın).

Paralel Akım: Toplam sürücü akımı = Dizi başına akım * Paralel dizilerin sayısı. Örnek: 2 dizi paralel, dizi başına 20mA, toplam akım = 20mA * 2 = 40mA.

Güvenlik Marjları: Çıkış voltajını 36V'u aşmayacak şekilde tasarlayın (ortak güvenlik ekstra düşük voltaj - SELV - limit). Toplam sürücü akımı 300 mA'yı aşmamalıdır (verimlilik ve bileşen seçiminin dengelenmesi).

Çözüm

Olağanüstü bir Görüntü Ekranı deneyimi, hassas arkadan aydınlatmalı sürüş tasarımıyla başlar. İster maliyete duyarlı Monokrom Ekranlar ister görsel olarak zorlu Renkli Ekranlar olsun, sabit akım sürüş ilkelerini derinlemesine anlamak ve uygulamak, güç sıralamasını sıkı bir şekilde kontrol etmek, seri-paralel parametreleri doğru bir şekilde hesaplamak ve güvenlik standartlarına bağlı kalmak, yüksek kaliteli, uzun ömürlü ekran ürünleri yaratmanın temel adımlarıdır. Görünüşte küçük olan bu "ayrıntılar", Görüntü Ekranının nihai kalitesini ve kullanıcı memnuniyetini belirleyen kritik faktörlerdir.
