Temel Ekran Sürücüsü Hata Ayıklama Teknolojileri ve Operasyonel Standartlar

1. BIST Komutanlığının Gelişmiş Uygulaması

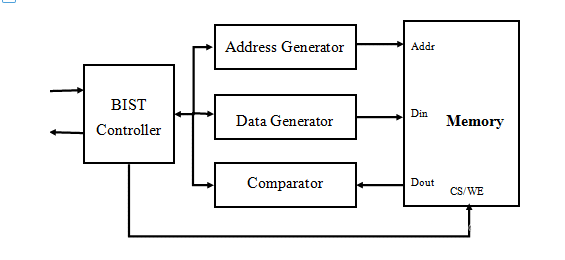

Çalışma Prensibi: Sürücü IC'nin yerleşik kendi kendini test motoru, doğru başlatma kodu yüklemesiyle etkinleşerek teşhis desenleri (renk çubukları/dama tahtaları) oluşturur.

Çift Teşhis Fonksiyonları:

▶ Temel Doğrulama: Çıkışın olmaması, başlatma zamanlamasında veya kayıt yapılandırmasında kritik hataları gösterir.

▶ Arıza Yalıtımı: Harici sinyal arızasıyla yapılan normal kendi kendine test, anakart sinyal işleme sorunlarını doğrular.

Genişletilmiş Uygulamalar: Gri tonlama bütünlüğü ve renk yanıtı değerlendirmesi için çok seviyeli test modları (0x36 kaydıyla kontrol edilir).

2. Sistematik Kimlik Okuma Komutu Protokolü

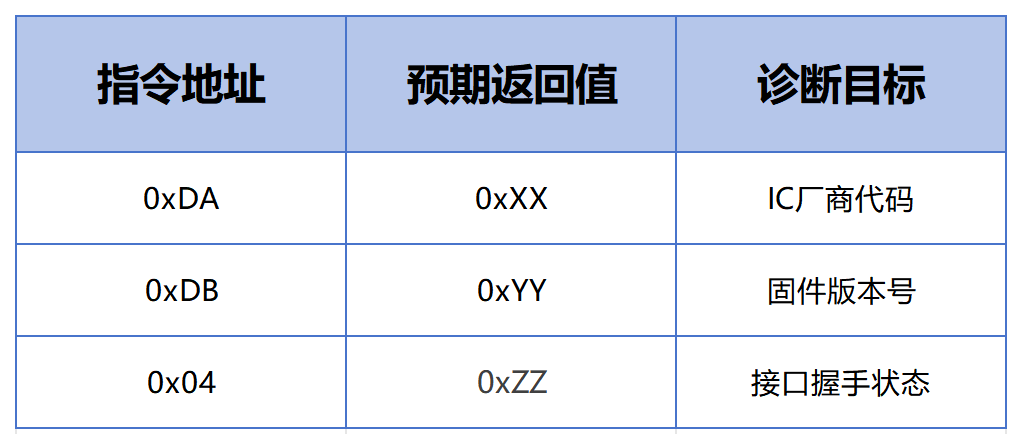

Komut Matrisi:

İletişim Katmanı Sorun Giderme: Art arda üç okuma hatası, aşağıdakilerin incelenmesini gerektirir:

▶ Arayüz voltajı uyumu (±%5 tolerans)

▶ Sinyal karışması (göz diyagramı açıklığı >0,7 UI)

▶ Açılış zamanlaması (Treset_min≥10ms, Tvdds_rise≤100μs)

▶ Toprak empedansı (<50mΩ)Altı Boyutlu Hata Ayıklama Güvenlik Protokolü (Gelişmiş Altın Kurallar)Termal Koruma: Akım sınırlı beslemeyle (≤200mA) ilk açılış, IR termal görüntüleme ile izlenir. ΔT~15°C devre kesintisini tetikler.

Kod Çift Doğrulaması: Resmi başlatma kodu, gözlemci zamanlayıcı entegrasyonuyla SHA-256 doğrulamasını gerektirir.

Güvenli Kod Değiştirme Protokolü: Kayıt değişiklikleri şunları geçmelidir:

▶ ESD koruma testi (HBM≥8KV)

▶ 72 saatlik hızlandırılmış eskitme

▶ Yanma direnci testi (statik görüntü 96 saat)

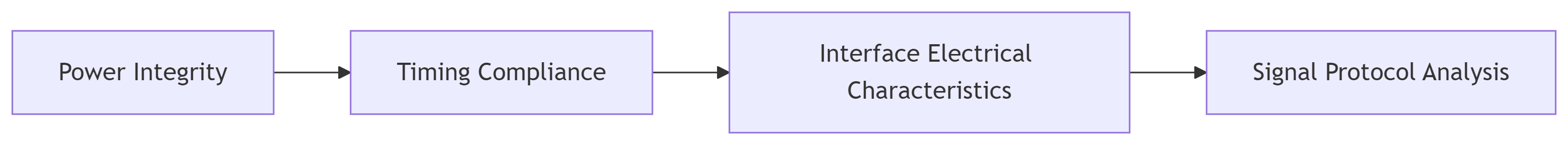

Donanım Öncelikli Tanılama Akışı:

Zamanlama Hatası Toleransı: ±%20 marjlı kritik zamanlama parametreleri; RESET düşen kenar, VDDS yükselen kenarı ile senkronize edilmiştir (<1μs sapma).

Dinamik Bakım Algoritmaları:

▶ Piksel kaydırma (2 saatte 1 piksel yer değiştirme)

▶ Periyodik negatif görüntü yenileme (her 30 dakikada bir)

▶ Uyarlanabilir kontrast optimizasyonu (içeriğe bağlı)Endüstriyel Düzeyde Teknik Güvence SistemiTam Yaşam Döngüsü Yönetimi: Tasarımdan seri üretime kadar FMEA odaklı proaktif bakımı uygular:

Tıbbi cihazlar: IEC 60601-1 kaçak akım standartlarıyla uyumludur

Otomotiv sistemleri: -40°C~105°C termal çevrim için sertifikalı

Endüstriyel HMI: 2 milyon dokunmatik çalışma dayanıklılığını destekler

Akıllı Üretim Karşılaştırmaları:

▶ Mikron düzeyinde yerleştirme doğruluğu (±15μm)

▶ Hat içi AOI denetimi (kusur yakalama oranı ≥%99,2)

▶ Veri izlenebilirlik sistemi (panel başına 200'den fazla proses parametresi)

Kritik Uyarı: Ekran sürücüsü hata ayıklaması, hassas bir donanım-yazılım senfonisi oluşturur. Yetkisiz işlemler geri dönüşü olmayan hasarlara neden olabilir (IC bozulması/elektrot karbonizasyonu). Kıdemli elektronik mühendisleri ve ekran mimarları tarafından ikili onay gerektiren bir donanım imzalama protokolü uygulayın.
