LCD Ekranınız Tuhaf Renkler mi Gösteriyor? 3 Adımlı Tanı Kılavuzu!

Endüstriyel ekipmanın ekranları aniden mavimsi, kırmızımsı bir renk aldığında veya bozuk renkler gösterdiğinde, bu yalnızca operasyonel bir sıkıntı değildir; aynı zamanda temel donanım veya sinyal iletim sorunlarının da sinyali olabilir.

  Güç izleme, tıbbi cihazlar veya otomotiv sistemleri gibi kritik alanlarda ekran doğruluğu, güvenlik ve verimlilik açısından hayati öneme sahiptir. Renkler bozulduğunda paniğe kapılmayın; sistematik sorun giderme çok önemlidir!

Adım 1: Gri Tonlamayla Basitleştirin – Sorunu Yalıtın!

  Renk karmaşıklığını ortadan kaldırarak başlayın. Saf siyah beyaz içeriği görüntüleyin. Anormal lekeler, çizgiler, düzensiz arka ışık veya yerel karartma/parlaklık tespit ederseniz sorun muhtemelen fiziksel hasara (örn. basınç işaretleri, ölü pikseller), arka ışık arızasına veya dengesiz sürüş voltajına işaret eder. Bu adım, bunun bir "donanım hasarı" mı yoksa daha derin bir "renk belirtisi" mi olduğunu hızlı bir şekilde tanımlar.

Adım 2: Ana Renk Kontrolü – Arızalı Kanalların Noktasını Belirleyin!

  Gri tonlama normal görünüyorsa odak sinyal işlemeye kayar. Bireysel kırmızı, yeşil ve mavi testleri gerçekleştirin. Tam ekranda saf kırmızı, yeşil ve maviyi sırayla görüntüleyin. Dikkatlice gözlemleyin: Herhangi bir renk eksik mi? Anormal derecede soluk mu? Veya beklenmedik renk tonları mı gösteriyorsunuz? Örneğin, kırmızı test sırasındaki pembe/sarı noktalar, hasarlı alt piksel devreleri, gevşek FPC esnek kabloları veya sürücü IC'sindeki hatalı renk kanalı çıkışları gibi sorunları gösterir. Bu "renk triyajı" tam olarak temel nedeni tespit eder.

Adım 3: Sıranın Kodunu Çözün – RGB/BGR Ayarlarını Eşleştirin!

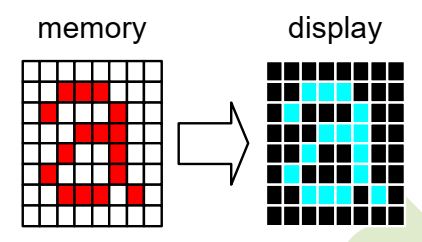

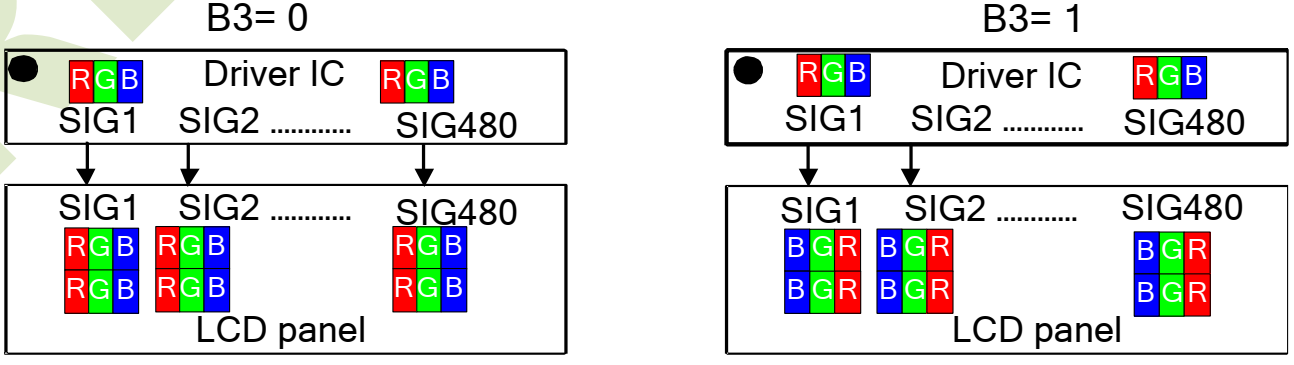

  Sorunlar devam ederse, suçlu donanım-yazılım iletişim protokollerinde, özellikle de renk veri düzeninde yatıyor olabilir! LCD ekranlar RGB veya BGR alt piksel düzenlemelerini kullanabilir. Ana kartınız (MCU/SoC), LCD ekran varsayılan olarak BGR'ye ayarlıyken (veya tam tersi) verileri RGB sırasıyla veriyorsa, renkler tamamen tersine dönecektir (örneğin, kırmızı mavi olur)! Renk Formatının veya Piksel Sırasının mükemmel şekilde hizalandığından emin olmak için ekran özelliklerini her zaman platform sürücüsü ayarlarıyla çapraz kontrol edin. Bu adım, "renk dili boşluğunu" kapatarak doğru görselleri geri kazandırır.

  Kalıcı sorunlarla mı karşılaşıyorsunuz? Çin'in önde gelen LCD ekran üreticisi olan CNK Electronics, özel çözümler sunmaktadır. Sorunsuz entegrasyon için LCD modüllerini hassas RGB yapılandırmalarıyla özelleştirin. Netlik, güvenilirlik ve performans sunmak üzere tasarlanmış ekranlar için bizimle iletişime geçin.
