Kaliteden Ödün Vermeden Maliyet Azaltma: Çinli Ekran Üreticileri TFT Maske Azaltma ve CF OC Katmanı Ortadan Kaldırma Zorluklarını Nasıl Aşıyor?

Kaliteden Ödün Vermeden Maliyet Azaltma: Çinli Ekran Üreticileri TFT Maske Azaltma ve CF OC Katmanı Ortadan Kaldırma Zorluklarını Nasıl Aşıyor?

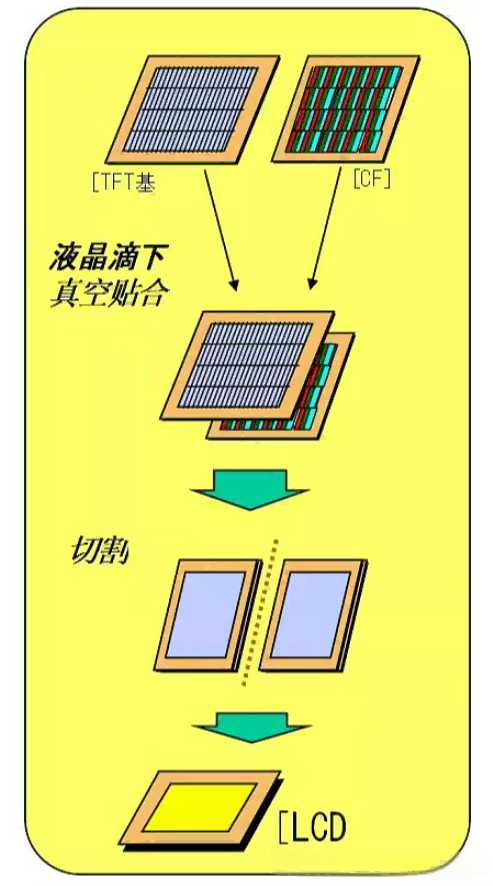

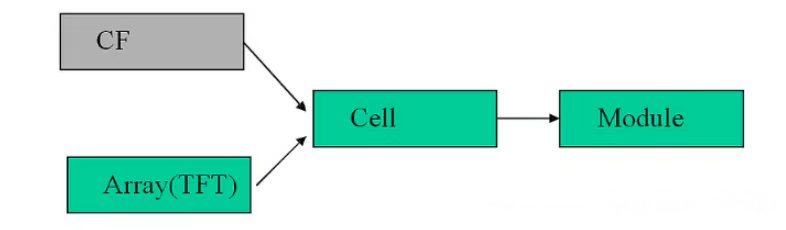

Son derece rekabetçi küresel ekran pazarında Çinli üreticiler teknolojik yenilikleri ve maliyet optimizasyonunu artırmaya devam ediyor. Özelleştirilmiş müşteri taleplerini karşılamak için, LCD modül üreticileri genellikle iki temel süreç basitleştirme stratejisini benimser: TFT cam için fotomask sayısını 5'ten 4'e düşürmek ve CF (Renk Filtresi) camı üzerindeki OC (Üst Kaplama) dolgu katmanını ortadan kaldırmak. Bu önlemler, maske maliyetlerini önemli ölçüde azaltır ve üretim verimliliğini artırır, ancak aynı zamanda, özellikle küçük gözetimlerin parti kalitesi sorunlarını tetikleyebileceği eskiyen hatlar için, üretim hattı proses yetenekleri üzerinde sıkı talepler getirir.

Süreç Basitleştirmenin İki Kenarlı Kılıcı: Teknik Analiz ve Risk Yönetimi

I. CF Cam Üzerindeki OC Katmanının Ortadan Kaldırılmasının Riskleri ve Karşı Önlemleri

CF camının hassas yapısı (alt tabaka → BM katmanı → RGB katmanı → OC katmanı → ITO katmanı) kritik işlevler için OC katmanına dayanır:

· Düzlemselleştirme: RGB renk pikselleri arasındaki yükseklik farklarını doldurur

· Koruma: RGB katmanının zarar görmesini önler ve yüzey düzlüğünü korur

OC katmanının ortadan kaldırılması doğrudan şunlara neden olur:

· Düzensiz ITO elektrot yüzeyi → Sıvı kristal moleküllerin düzensiz bağlanma yönleri

· Sık görülen ekran kusurları: "Yıldızlı gökyüzü" parlak noktaları, gölgelenme, görüntü yapışması (yerel sıvı kristal yanıt gecikmesi)

Çinli ekran üreticilerinin karşı stratejileri:

· Yükseklik farklılıklarından kaynaklanan ışık sızıntısını telafi etmek için BM ışık koruma alanını genişletin

· RGB adım yüksekliği işlemlerini sıkı bir şekilde kontrol ederek piksel yüksekliğindeki dalgalanmaları nanometre düzeyine indirin

· Karışmayı azaltmak için nokta ters çevirmeyi kullanarak sürüş planlarını optimize edin (daha yüksek güç tüketiminin dengelenmesini gerektirir)

II. 4 Maskeli TFT Cam İşleminin Zorlukları ve Atılımları

Geleneksel 5 maskeli TFT işlemi şunları içerir: geçit katmanı → geçit yalıtım katmanı → S/D kanal katmanı → katman yoluyla → ITO katmanı. Maske sayısını 4'e indirmenin temelinde, geçit yalıtım katmanı ile S/D katmanı fotolitografisinin birleştirilmesi ve tek bir maskeyle çok bölgeli pozlamanın kontrol edilmesi yatmaktadır.

Süreç azaltmanın kademeli etkileri (CECEP Panda'dan Ye Ning'in araştırmasına dayanmaktadır):

· Arttırılmış adım yüksekliği: S/D katmanının altındaki yeni a-Si/n+a-Si film katmanları 0,26μm'lik bir adım oluşturur → Sıvı kristal hücre alanını sıkıştırır

· Hücre aralığında 0,03μm artış: S/D film konik açısı 8,99° artar → Göreceli sıvı kristal yüksekliği artar

· Yerçekimsel Mura riski: Yüksek sıcaklık sınırındaki LC marjı %1 oranında daralır ve düzensizlik göstermeye eğilimlidir

Çinli üreticiler için temel proses kontrol noktaları:

· Hassas aşındırma yönetimi: GOA devre kısa devrelerini (geri döndürülemez riskler) önlemek için kalıntıları ortadan kaldırın

· Dinamik hücre boşluğu düzeltmesi: Array film kalınlığı değişikliklerine göre CF PS (fotoğraf aralayıcı) yüksekliğini ayarlayın

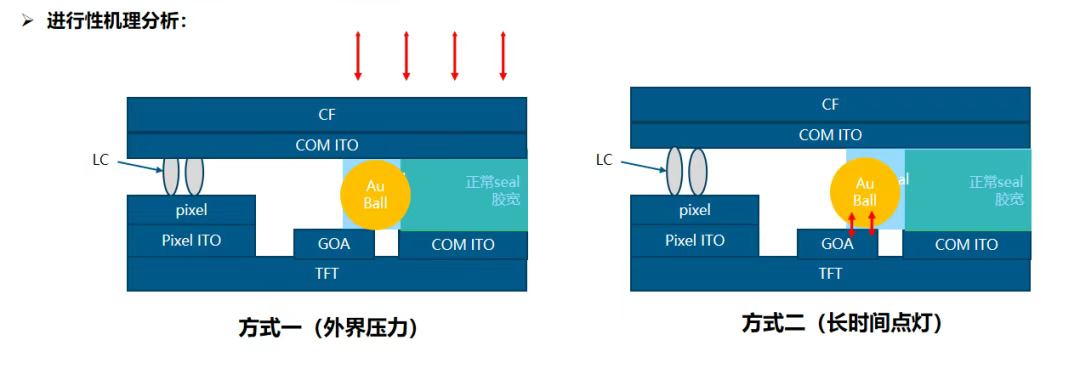

· Gelişmiş yalıtım koruması: Dış basıncın veya uzun süreli çalışmanın GOA devreleri ile Au topları arasındaki yalıtıma zarar vermesini önleyin Çin Bilgeliği: Maliyet ve Kaliteyi Dengeleme Sanatı Önde gelen Çinli ekran üreticileri sistematik çözümler geliştirdi:

▶ Önce dijital simülasyon: Hücre elektrik alanları üzerindeki adım yüksekliği etkilerini tahmin etmek ve tasarımları optimize etmek için modellemeyi kullanın

▶ Gelişmiş çevrimiçi izleme: Anormallikleri erkenden tespit etmek için Mura ve mikro kısa devreler için yapay zeka görsel incelemesini kullanın

▶ İşbirliğine dayalı sürücü IC ayarı: Tepki gecikmelerini telafi etmek için nokta ters çevirme dalga formlarını özelleştirin

TFT maske azaltma ve CF OC katmanını ortadan kaldırma süreçleri, hassas ameliyatlara benzer ve Çinli LCD üreticilerinin temel teknik uzmanlığını test eder. Malzeme özelliği kontrolünden nanometre düzeyinde adım yüksekliğinin ortadan kaldırılmasına, aşındırma parametresi optimizasyonundan sürüş algoritması yeniliğine kadar her adım, "kaliteden ödün vermeden maliyet düşürme" taahhüdünü somutlaştırır. Yerli yüksek nesil üretim hatlarının hassasiyeti gelişmeye devam ederken, Çin'in akıllı üretimi, maliyet, verimlilik ve kaliteden oluşan "imkansız üçlüyü" temel bir rekabet avantajına dönüştürerek küresel ekran endüstrisine yeni bir ivme kazandırıyor.
